China Reliable Box Type Substation Manufacturer

Letar du efter en pålitlig tillverkare och leverantör av transformatorstationer av boxtyp? Sarah Electric erbjuder skräddarsydda lösningar med en fabriksprefabricerad, modulär och helt sluten utomhusdesign. Utrustningen är korrosionsbeständig, fuktsäker och stöldbeständig, vilket gör den idealisk för stadsdistributionsnät, industriella applikationer, den nya energisektorn och tillfälliga strömförsörjningsbehov.

Vad är arbetsprincipen för en transformatorstation av boxtyp?

1. Grundläggande arbetsflöde

Med en typisk 10kV/0,4kV box-typ transformatorstation som exempel kan arbetsflödet sammanfattas enligt följande: Mellanspänningsnät (10kV) → Högspänningsställverk → Distributionstransformator → Lågspänningsställverk → Användarutrustning (400V).

2. Arbetsprinciper för varje komponent

● Strömingång på högspänningssidan

Transformatorstationen av boxtyp ansluter först till elnätet via en inkommande högspänningsledning. Högspänningssidan är i första hand ansvarig för att ta emot elektrisk energi från nätet, styra strömförsörjningen (slå på/av) och skydda transformatorn.

● Styrning och skydd via högspänningsställverk

Efter att ha kommit in i transformatorstationen passerar högspänningselen först genom högspänningsställverket.

Under normala förhållanden styr ställverket flödet av elektricitet in i transformatorn. I händelse av ett fel upptäcker skyddsanordningar avvikelsen och triggar ställverket att avbryta felströmmen och skyddar därmed transformatorn och ledningarna och förhindrar att felet eskalerar.

● Spänningstransformering av transformatorn

Detta är kärnstadiet i transformatorstationens övergripande drift; transformatorn uppnår spänningsomvandling baserad på principen om elektromagnetisk induktion.

Högspänningsel kommer in i transformatorns högspänningslindning, järnkärnan överför magnetisk energi och lågspänningslindningen matar ut lågspänningselektricitet. Spänningsreduktion uppnås genom designen av lindningarna och justeringen av varvförhållandet.

● Strömfördelning på lågspänningssidan

El som trappas ner av transformatorn kommer in i lågspänningsskåpet. Lågspänningsställverket ansvarar för att fördela ström, kontrollera belastningar och tillhandahålla överbelastningsskydd.

Slutligen distribueras och levereras elen till applikationer som fabriksutrustning, byggnadsbelysning, motorsystem och laddutrustning.

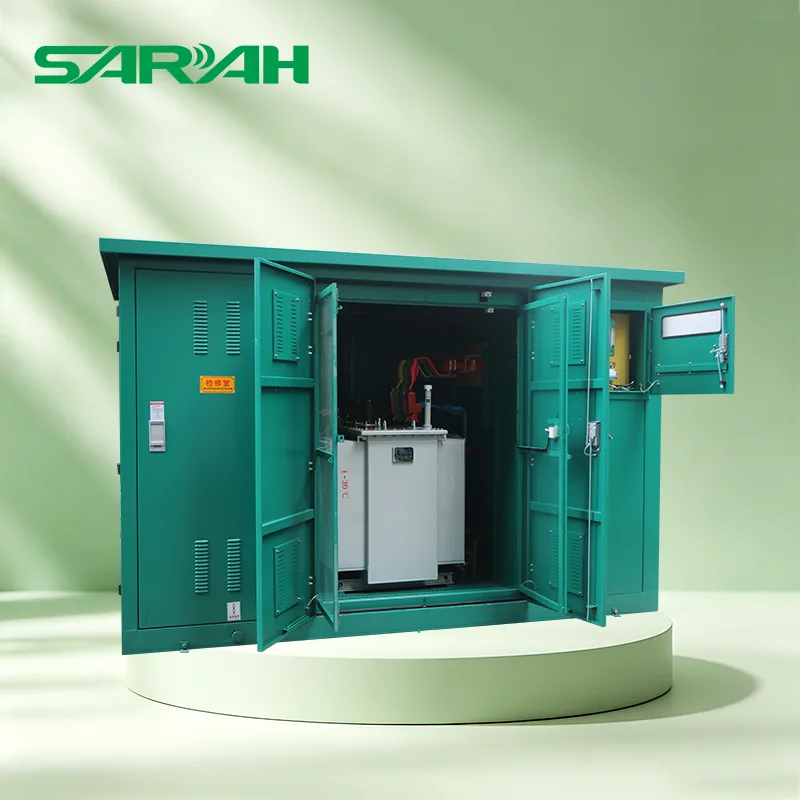

Grundläggande utrustningsstruktur

Transformatorstationen av boxtyp består av tre oberoende fack:

1. Högspänningsutrymme (HV).

Ansvarig för att ta emot 10kV eller 35kV högspänningsinkommande kraft. Den innehåller HV-lastbrytare, strömbrytare, säkringar,överspänningsavledare, och skydds- och mätanordningar för att underlätta strömtillförsel, kontroll och skydd.

2. Transformatorfack

Sänker högspänningen (t.ex. 10kV/35kV) till lågspänningen (t.ex. 0,4kV).

Transformatoralternativ inkluderar oljesänkta (S13/S22) eller torra enheter (SCB); kapaciteten överstiger i allmänhet inte 1600kVA (vanligtvis ≤1250kVA för civila tillämpningar).

3. Lågspänningsutrymme (LV).

Ansvarig för eldistribution. Den rymmer LV-huvudströmbrytaren, utgående kretsar, reaktiv effektkompensation (kondensatorskåp), energimätning och intelligent övervakningsutrustning.

4. Kapsling

Tillverkad av Al-Zn-belagda stålplåtar eller kompositpaneler, ger motståndskraft mot fukt, rost, damm, gnagare, brand och stöld, samt värmeisolerande egenskaper.

Skyddsklasser sträcker sig från IP23 till IP44; anpassning är tillgänglig, och enheten fungerar tillförlitligt i omgivningstemperaturer från -40°C till +40°C.

Vilka är tillämpningsscenarierna för understationer av boxtyp?

1. Offentliga distributionsnät i städerna: Bostadskomplex, kommersiella gågator, underjordiska parkeringsgarage och belysning för stadsvägar och tunnlar.

2. Ny energiproduktion: Centraliserade solcellskraftverk (PV) och vindkraftsparker på land och till havs (fungerar som noder för steg-up och nätanslutningar).

3. Industri och infrastruktur: Gruvområden, petrokemiska zoner, EV-superladdningshubbar och datacenter.

4. Tillfällig strömförsörjning och nödströmförsörjning: Tillfällig ström för byggarbetsplatser och snabb, mobil strömförsörjning för nödberedskap efter katastrof.

Substationer av boxtyp vs. traditionella transformatorstationer: skillnader

Sarah Electric teknisk support efter försäljning

1. Vägledning för installation och driftsättning på plats

I enlighet med projektkontraktskraven kan Sarah Electric skicka seniora elektriker till utländska projektplatser för att övervaka installation och testning av transformatorstationer av boxtyp.

Vi hjälper kunder att utföra kretsresistanstester, motstå spänningstester (Hi-Pot-tester), SF6 gastäthetskontroller och inställningsverifiering för mikroprocessorbaserade skyddsreläer.

2. Fjärrstödssystem för experter

Med över 20 års erfarenhet har Sarah Electric etablerat ett dedikerat tekniskt supportteam som kan ge snabba svar och preliminära felsökningsplaner inom 24 timmar.

Vi erbjuder fjärrvägledning via videolänk för att hjälpa personal på plats med utrustningsinspektioner och felsökning.

3. Kundens O&M-utbildning

Vi tillhandahåller utbildning för utländska kraftverk och lokala ingenjörsteam som täcker följande områden:

● Säkra driftprocedurer för utrustning (förebyggande av felaktig funktion och "Five-Prevention" förreglingssystem).

● Checklistor för förebyggande underhåll (PM).

● Metoder för övervakning av partiell urladdning (PD) och infraröd termografi.

FAQ

F: Kan Sarah Electrics kapslingar av transformatorstation av boxtyp tål extrema miljöer?

S: Våra kapslingar har skräddarsydda, kraftiga rostskydds- och skyddsdesigner skräddarsydda för extrema miljöer:

1. Materialval: Alternativen inkluderar varmförzinkat stål, Al-Zn-legeringsplåtar, rostfritt stål (304/316L) eller GFRC-kompositcementpaneler.

2. Anti-korrosionsbeläggning: Ytorna är ytbehandlade med kraftig pulverlackering för att motstå korrosion från kustsaltspray.

3. Miljökontroll: Utrustad med automatiska temperatur/fuktighetsregulatorer och värmare/avfuktare; I kombination med sandwichisoleringspaneler förhindrar dessa frysning i kalla områden och kondens-inducerade kortslutningar i områden med hög luftfuktighet.

F: Ska jag välja en transformator av torr typ eller oljesänkt till transformatorstationen?

S: Det beror på installationsmiljöns brandsäkerhetskrav och din budget:

1. Transformator av torr typ: Flamskyddande, självsläckande och utgör ingen risk för oljekontamination. Lämplig för installation nära befolkade områden (kommersiella centra, höghus), i källare eller på platser med strikta brandsäkerhetskrav.

2. Oljenedsänkt transformator: Erbjuder utmärkt värmeavledning, stark överbelastningskapacitet och hög kostnadseffektivitet, med relativt låga underhållskostnader. Lämplig för offentliga distributionsnätverk utomhus, industriparker och avlägsna solceller eller vindkraftsparker.

F: Hur väljer jag mellan understationer av europeisk och amerikansk stil?

A:

Europeisk stil: Har separata fack för hög-/lågspänningsställverk ochtransformator; erbjuder flexibel konfiguration, omfattande skydd och enkelt underhåll, men har ett större fotavtryck. Lämplig för urbana bostadsområden och industri-/gruvföretag.

Amerikansk stil: Högspänningsställverk och transformator delar en gemensam oljetank; kompakt storlek (ca 1/3 av europeisk stil), lägre kostnad och helt förseglad/underhållsfri, även om underhållsåtkomst är svårare och skyddsfunktionerna är enklare. Lämplig för kustområden, vindkraftsparker och platser med begränsat utrymme.
