A 33KV oljedoppad distributionstransformatorär en kritisk komponent i medel- och högspänningskraftdistributionssystem, som hjälper till att minska överföringsspänningen till en säkrare och mer användbar nivå för industrianläggningar, kommersiella byggnader, infrastrukturprojekt och allmännyttiga nätverk. Att välja rätt transformator innebär mycket mer än att kontrollera spänning och kapacitet. Köpare måste också ta hänsyn till effektivitet, isoleringsprestanda, kylning, belastningsegenskaper, installationsförhållanden, underhållskrav, säkerhet och långsiktiga driftskostnader. Den här guiden förklarar arbetsprincipen, huvudkomponenterna, fördelarna, tillämpningarna, valet, underhållsrutiner och vanliga frågor kring 33KV oljedoppade distributionstransformatorer.
Innehållsförteckning
- Vad är en 33KV oljesänkt distributionstransformator?
- Hur fungerar transformatorn?
- Nyckelkomponenter och deras funktioner
- Varför är en 33KV-transformator viktig?
- Stora fördelar med Oil Immersed Transformer Technology
- Typiska applikationer
- Viktiga faktorer när du väljer en 33KV-transformator
- Överväganden vid installation och driftsättning
- Underhåll för långtidsprestanda
- Oljenedsänkta vs. torra transformatorer
- Vanliga problem och praktiska lösningar
- Vanliga frågor
- Slutsats

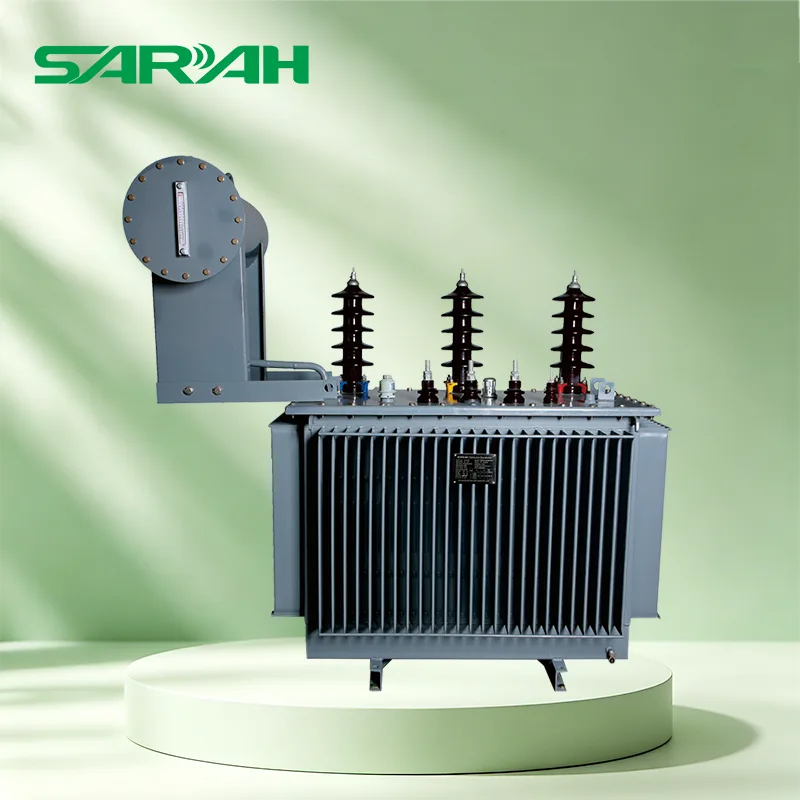

Vad är en 33KV oljesänkt distributionstransformator?
En 33KV oljedoppad distributionstransformator är en elektrisk transformator designad för att överföra elektrisk energi mellan spänningsnivåer samtidigt som den erforderliga frekvensen bibehålls. 33KV-klassificeringen hänvisar i allmänhet till spänningsnivån på högspänningssidan, vilket gör denna typ av transformator lämplig för distributionsnät där elektriciteten måste minskas innan den når industriella, kommersiella eller lokala förbrukningspunkter.
Till skillnad från transformatorer av torr typ använder en oljenedsänkt transformator isolerande vätska runt kärnan och lindningarna. Transformatoroljan ger elektrisk isolering och hjälper till med värmeavledning. Under drift genererar elektriska förluster värme inuti transformatorn. Den isolerande oljan absorberar denna värme och överför den till tankväggarna och kylytorna, vilket gör att transformatorn kan arbeta inom ett acceptabelt temperaturområde.
För kunder som köper en transformator för ett nytt projekt eller byter ut en befintlig enhet är den viktiga frågan inte bara om utrustningen är klassad till 33KV. Transformatorn måste också matcha erforderlig kapacitet, spänningsförhållande, impedans, isoleringsnivå, miljöförhållanden, lastprofil, skyddssystem och tillämpliga tekniska standarder.
Hur fungerar transformatorn?
Funktionsprincipen är baserad på elektromagnetisk induktion. När växelström flyter genom primärlindningen skapar den ett föränderligt magnetfält i transformatorns kärna. Detta magnetfält inducerar en spänning i sekundärlindningen.
Spänningsförhållandet bestäms i första hand av varvförhållandet mellan högspännings- och lågspänningslindningarna. Om högspänningslindningen har fler varv än lågspänningslindningen kan transformatorn reducera spänningen till önskad distributionsnivå.
Under denna process genererar transformatorn inte elektrisk energi. Istället överför den energi från en krets till en annan samtidigt som den ändrar spännings- och strömförhållandet. En väldesignad transformator minimerar förluster och ger stabil spänningsprestanda under förväntade driftsförhållanden.
Den oljefyllda tanken spelar också en viktig roll. Transformatorolja omger kärnan och lindningarna, ger isolering och transporterar bort värme från interna komponenter. Beroende på design och klassificering kan naturliga eller forcerade kylsystem användas.
Nyckelkomponenter och deras funktioner
En 33KV oljedoppad distributionstransformator består av flera samordnade komponenter. Att förstå dessa delar hjälper köpare att utvärdera specifikationer och identifiera potentiella underhållsproblem.
| Komponent | Primär funktion | Varför det spelar roll |
|---|---|---|
| Magnetisk kärna | Ger en väg med låg reluktans för magnetiskt flöde | Påverkar effektivitet, förluster, buller och temperaturökning |
| Högspänningslindning | Ansluts till inkommande högspänningsförsörjning | Kräver lämplig isolering och elektrisk styrka |
| Lågspänningslindning | Levererar den nedtrappade utgången | Måste matcha det nedströms elektriska systemet |
| Transformatorolja | Ger isolering och värmeöverföring | Oljans kondition påverkar direkt tillförlitligheten |
| Tank | Innehåller olja och inre aktiva delar | Skyddar interna komponenter från miljön |
| Bussning | Ger isolerade elektriska anslutningar genom tanken | Viktigt för säkra högspänningsanslutningar |
| Kylare eller kylyta | För bort värme från oljan | Hjälper till att kontrollera driftstemperaturen |
| Tryck på Changer | Justerar det effektiva lindningsförhållandet | Kan hjälpa till att kompensera för variationer i matningsspänningen |
Varför är en 33KV-transformator viktig?
Elektricitet överförs vanligtvis vid högre spänningar eftersom högre spänning kan minska strömmen för en given effektnivå, vilket hjälper till att kontrollera överföringsförluster. Utrustning och slutanvändare kan dock normalt inte arbeta direkt på transmissions- eller primärdistributionsspänningen. Transformatorer utgör därför en viktig brygga mellan olika delar av det elektriska nätet.
En 33KV-transformator är särskilt användbar i distributionssystem som betjänar industrianläggningar, fabriker, transformatorstationer, gruvor, projekt för förnybar energi, infrastrukturanläggningar och andra stora elektriska belastningar. Genom att sänka den inkommande spänningen till en lämplig lägre nivå möjliggör det att nedströms ställverk, motorer, belysningssystem, styrutrustning och andra elektriska belastningar får användbar effekt.
Transformatorns tillförlitlighet har också en direkt inverkan på produktionskontinuiteten. Ett oväntat transformatorfel kan avbryta en hel anläggning, skada ansluten utrustning, skapa kostsamma stillestånd och kräva akutbyte eller reparation. Av denna anledning bör val av transformator betraktas som ett långsiktigt tillförlitlighetsbeslut snarare än bara en upphandlingsövning.
Stora fördelar med Oil Immersed Transformer Technology
Oljenedsänkta transformatorer används fortfarande ofta eftersom deras konstruktion kombinerar effektiv isolering, värmehantering och praktisk långtidsdrift.
- Effektiv kylning:Transformatorolja överför effektivt värme från kärnan och lindningarna till kylytorna.
- Stark isolering:Korrekt underhållen isoleringsolja hjälper till att separera strömförsedda komponenter och förbättra den dielektriska prestandan.
- Hög belastningsförmåga:Lämpliga konstruktioner kan stödja betydande industri- och distributionsbelastningar.
- Lång livslängd:Lämplig design, installation och underhåll kan ge många år av pålitlig drift.
- Flexibel konfiguration:Transformatorer kan designas för olika kapacitetsklasser, spänningsförhållanden, impedanskrav och installationsmiljöer.
- Praktiskt underhåll:Oljetestning, temperaturövervakning, visuell inspektion och elektrisk testning ger användbar information om transformatorns tillstånd.
- Kostnadseffektivitet:För många medelspänningstillämpningar kan oljenedsänkt konstruktion ge en gynnsam balans mellan initial investering och driftsprestanda.
Typiska applikationer
33KV oljedoppade distributionstransformatorer används i ett brett utbud av kraftdistributionsmiljöer. Typiska tillämpningar inkluderar:
- Industriella tillverkningsanläggningar
- Fabrik och produktionsanläggningar
- Nätverksdistributionsstationer
- Gruv- och mineralbearbetningsanläggningar
- Kommersiella och infrastrukturprojekt
- System för insamling och distribution av förnybar energi
- Data- och kommunikationsinfrastruktur
- Stora jordbruks- och bevattningsanläggningar
- Transporter och offentlig infrastruktur
- Storskaliga bygg- och utvecklingsprojekt
Den exakta transformatorspecifikationen bör alltid utvecklas kring projektets elektriska egenskaper. En transformator som fungerar bra i en tillämpning kanske inte är lämplig för en annan om belastningsmönstret, omgivningstemperaturen, höjden, installationsmiljön eller skyddsarrangemanget är annorlunda.
Viktiga faktorer när du väljer en 33KV-transformator
Att välja rätt transformator börjar med de faktiska driftkraven snarare än att bara välja den största tillgängliga kapaciteten.
- Nominell kapacitet:Bestäm erforderlig kVA eller MVA baserat på nuvarande belastning och rimlig framtida expansion.
- Spänningsförhållande:Bekräfta den inkommande 33KV-spänningen och den nödvändiga lågspänningsutgången.
- Frekvens:Kontrollera att transformatorn är konstruerad för den elektriska systemfrekvens som används på installationsplatsen.
- Impedans:Transformatorimpedans påverkar spänningsreglering och kortslutningsströmnivåer.
- Isoleringsnivå:Högspänningsutrustning kräver isolering som är lämplig för systemspänningen och förväntade elektriska påfrestningar.
- Kylningsmetod:Välj ett lämpligt kylarrangemang enligt transformatorns kapacitet, belastning och miljöförhållanden.
- Tryckarrangemang:Överväg om spänningsfluktuationer kräver avstängning eller andra uttagsjusteringar.
- Installationsmiljö:Temperatur, höjd, luftfuktighet, damm, salt, föroreningar och tillgängligt installationsutrymme kan påverka transformatordesignen.
- Skyddskrav:Samordna transformatorskydd med uppströms och nedströms ställverk.
- Tillämpliga standarder:Bekräfta tillverkarens design- och testkrav mot de standarder och föreskrifter som gäller för projektet.
Ett vanligt inköpsmisstag är att välja transformatorkapacitet endast baserat på den aktuella maximala belastningen. Ett mer tillförlitligt tillvägagångssätt tar hänsyn till lasttillväxt, startströmmar, effektfaktor, driftscykler och konsekvenserna av framtida expansion.
Överväganden vid installation och driftsättning
Även en högkvalitativ transformator kan uppleva för tidiga problem om installationen sköts dåligt. Före spänningssättning bör installationsteamet verifiera fundamentet, spelrum, kabelanslutningar, jordsystem, skyddsutrustning, oljetillstånd, mekaniska komponenter och elektriska testresultat.
Transformatorn bör installeras på ett lämpligt underlag som kan bära dess arbetsvikt. Tillräcklig ventilation och kylavstånd är också viktigt eftersom värme effektivt måste överföras bort från transformatorn.
Jordning är en annan viktig faktor. Tanken och tillhörande metallkonstruktioner bör vara korrekt anslutna till projektets jordningssystem enligt gällande elektriska krav.
Innan idrifttagning bör kvalificerade tekniker utföra lämpliga elektriska och mekaniska kontroller. Beroende på transformatorns design och projektkrav kan dessa inkludera isolationsresistanstestning, lindningsresistansmätning, verifiering av varvtal, oljetestning, skyddskontroller och inspektion av anslutningar.
Underhåll för långtidsprestanda
Förebyggande underhåll hjälper till att identifiera utvecklande problem innan de blir stora misslyckanden. Underhållsschemat bör anpassas till transformatorns ålder, belastning, miljö, tillverkarens rekommendationer och drifthistorik.
| Underhållsartikel | Vad du ska kontrollera | Potentiellt varningsskylt |
|---|---|---|
| Oljeinspektion | Oljenivå, utseende och kvalitet | Kontaminering, missfärgning eller onormalt oljetillstånd |
| Temperaturövervakning | Driftstemperaturer för olja och lindning | Oväntad temperaturökning |
| Läckageinspektion | Tank-, packnings-, ventil- och radiatorområden | Oljeläckage eller våta ytor |
| Bussningsinspektion | Skick, renlighet och anslutningar | Sprickor, kontaminering eller onormala urladdningstecken |
| Elektrisk provning | Isolerings- och lindningsegenskaper | Betydande avvikelse från tidigare resultat |
| Jordningsinspektion | Markförbindelser och kontinuitet | Lösa eller korroderade anslutningar |
Oljetestning är särskilt användbar eftersom transformatorolja kan ge värdefull information om isoleringsskick och inre försämring. För kritiska installationer kan tillståndsbaserad övervakning komplettera rutininspektioner och hjälpa underhållsteam att fatta mer välgrundade beslut.
Oljenedsänkta vs. torra transformatorer
Transformatorer av olje- och torrtyp kan båda användas för distribution, men deras egenskaper skiljer sig åt. Rätt val beror på installationsmiljön och projektkraven.
| Faktor | Oljenedsänkt transformator | Transformator av torr typ |
|---|---|---|
| Kyl | Använder isoleringsolja för värmeöverföring | Använder luftbaserad kylning |
| Typisk styrka | Effektiv värmehantering för många större distributionsapplikationer | Användbar där oljefri installation är att föredra |
| Underhåll | Kräver oljetillstånd och läckageövervakning | Kräver inte hantering av transformatorolja |
| Installation | Kräver lämpliga åtgärder för oljehaltig utrustning | Ofta bekvämt för inomhusapplikationer med lämplig ventilation |
| Projektlämplighet | Vanligt i distributionssystem för allmännyttiga, industriella och utomhusbruk | Övervägs ofta för byggnader och platser med specifika krav inomhus |
Ingen av teknikerna är allmänt sett bättre. Beslutet bör baseras på elkrav, platsförhållanden, säkerhetshänsyn, föreskrifter, tillgängligt utrymme, underhållsstrategi och totala ägandekostnader.
Vanliga problem och praktiska lösningar
Flera varningsskyltar kan indikera att en transformator kräver inspektion.
- Onormalt hög temperatur:Kontrollera lastnivå, kylytor, ventilation, oljetillstånd och temperaturmätningsutrustning.
- Oljeläckage:Inspektera packningar, ventiler, svetsar, bussningar och tankanslutningar. Läckage bör inte ignoreras eftersom minskad oljenivå kan påverka isolering och kylning.
- Ovanligt ljud eller vibrationer:Undersök mekanisk löshet, kärnrelaterade förhållanden, installationsproblem eller förändringar i driftsförhållanden.
- Spänningsinstabilitet:Kontrollera inkommande spänning, uttagsinställningar, belastningsvariationer, anslutningar och transformatorregleringsegenskaper.
- Försämring av isoleringen:Granska oljekvalitet och elektriska testresultat och undersök eventuell överhettning, fukt, kontaminering eller åldrande.
Av säkerhetsskäl bör interna transformatorinspektioner och högspänningstester endast utföras av korrekt kvalificerad personal med användning av procedurer som är lämpliga för utrustningen.
Vanliga frågor
F: Vad betyder 33KV i en distributionstransformator?
S: Den identifierar i allmänhet den högspänningssystemnivå som transformatorn är konstruerad för. Transformatorn stegar sedan ner spänningen till den erforderliga sekundärspänningen för det anslutna distributionssystemet.
F: Varför används olja inuti en transformator?
S: Transformatorolja ger i första hand elektrisk isolering och hjälper till att överföra värme från kärnan och lindningarna. Att upprätthålla lämpligt oljetillstånd är därför viktigt för tillförlitlig drift.
F: Hur länge kan en 33KV oljedoppad transformator fungera?
S: Livslängden beror på designkvalitet, belastning, temperatur, isoleringsåldring, miljöförhållanden, underhåll och driftpraxis. Korrekt övervakning och förebyggande underhåll kan avsevärt stödja långsiktig tillförlitlighet.
F: Kan en 33KV-transformator anpassas?
A: Ja. Transformatortillverkare kan i allmänhet konfigurera utrustning enligt kapacitet, spänningsförhållande, impedans, kylningskrav, kranarrangemang, installationsförhållanden och projektspecifika tekniska krav.
F: Vilken information ska jag ge när jag begär en offert för transformator?
S: Användbar information inkluderar primärspänning, sekundärspänning, märkkapacitet, frekvens, faskonfiguration, erforderlig impedans, uttagskrav, installationsplats, miljöförhållanden, tillämpliga standarder och eventuella särskilda skydds- eller övervakningskrav.
F: Vilken är den viktigaste underhållsuppgiften?
S: Det finns ingen enskild underhållsuppgift som gäller för varje installation. Oljetillstånd, temperatur, läckage, genomföringar, elektriska testresultat, jordning och belastningsbeteende bör beaktas tillsammans vid utvärdering av transformatorns tillstånd.
Slutsats
En 33KV oljedoppad distributionstransformator är mycket mer än en spänningsomvandlingsenhet. Det är en nyckeldel i ett tillförlitligt elektriskt distributionssystem, som tillhandahåller spänningsomvandling, isolering och värmehantering samtidigt som det stöder industri- och allmännyttiga belastningar.
För kunderna är det viktigaste köpbeslutet att matcha transformatordesignen med den faktiska applikationen. Kapacitet, spänningsförhållande, impedans, isolering, kylning, miljöförhållanden, skydd, installationskrav och framtida belastningstillväxt bör alla utvärderas innan en beställning görs. Lika viktigt är att transformatorprestanda efter installation beror på korrekt idrifttagning, regelbunden inspektion, oljehantering, temperaturövervakning och underhåll i tid.
När du utvärderar leverantörer, se bortom namnskyltens betyg. En pålitlig tillverkare bör kunna tillhandahålla tydliga tekniska specifikationer, lämplig testdokumentation, kvalitetskontrollinformation, teknisk support och praktiska rekommendationer för den avsedda tillämpningen.
Yueqing Sarah Electric Co., Ltd.fokuserar på elutrustningslösningar och kan hjälpa kunder att utvärdera transformatorspecifikationer enligt projektkrav. Om du planerar ett nytt distributionssystem, uppgraderar en befintlig transformatorstation eller letar efter en lämplig 33KV oljedoppad distributionstransformator,kontakta oss för att diskutera din spänning, kapacitet, installationsmiljö och tekniska krav. Vårt team kan hjälpa dig att gå från projektkrav till en praktisk transformatorlösning.
