Fuse Cutout Factory Direct Priser

En säkringsbrytare är en kritisk omkopplings- och skyddsanordning inom kraftdistributionssystem, som används i mellanspänningsdistributionsnät och installerad på luftledningar. Om du letar efter skräddarsydda lösningar för denna typ av elektrisk utrustning, välj Sarah Electric som din tillverkare och leverantör. Vi erbjuder även ett brett utbud av andra produkter – inklusivetransformatorer, överspänningsavledare, och mer – vilket gör det möjligt för oss att tillhandahålla heltäckande, one-stop-lösningar.

Hur fungerar en säkringsurkoppling?

Funktionsprincipen för en säkringsavstängning är primärt uppdelad i två tillstånd: normal drift och felavbrottstillstånd.

1. Normalt driftläge

Inuti säkringsröret ligger ett smältbart element. Under normalt kraftflöde förblir säkringen under spänning; den resulterande dragkraften fäster stadigt den övre änden av säkringsröret till den fasta övre kontakten och bibehåller därigenom kretskontinuitet.

2. Felavbrottstillstånd

När ledningen upplever en överbelastning eller ett kortslutningsfel, brinner den massiva felströmmen snabbt igenom och bryter den interna säkringen.

När säkringen går sönder försvinner dragkraften omedelbart. Drivs av sin egen vikt och verkan av en mekanisk fjäder, svänger säkringsröret automatiskt nedåt längs sin gångjärnsaxel och faller ut, vilket skapar ett synligt luftgap som helt isolerar den felaktiga kretsen.

Vidare, i det exakta ögonblicket som säkringen går, alstras en elektrisk ljusbåge inuti röret. Speciella material eller fyllmedel som täcker den inre väggen av säkringsröret reagerar på de höga temperaturerna genom att generera en stor volym gas; detta skapar en högtrycksgasström som kraftfullt släcker ljusbågen, vilket säkerställer att strömmen bryts säkert och snabbt.

Vad är förhållandet mellan en säkringsurskärning och en stolpmonterad transformator?

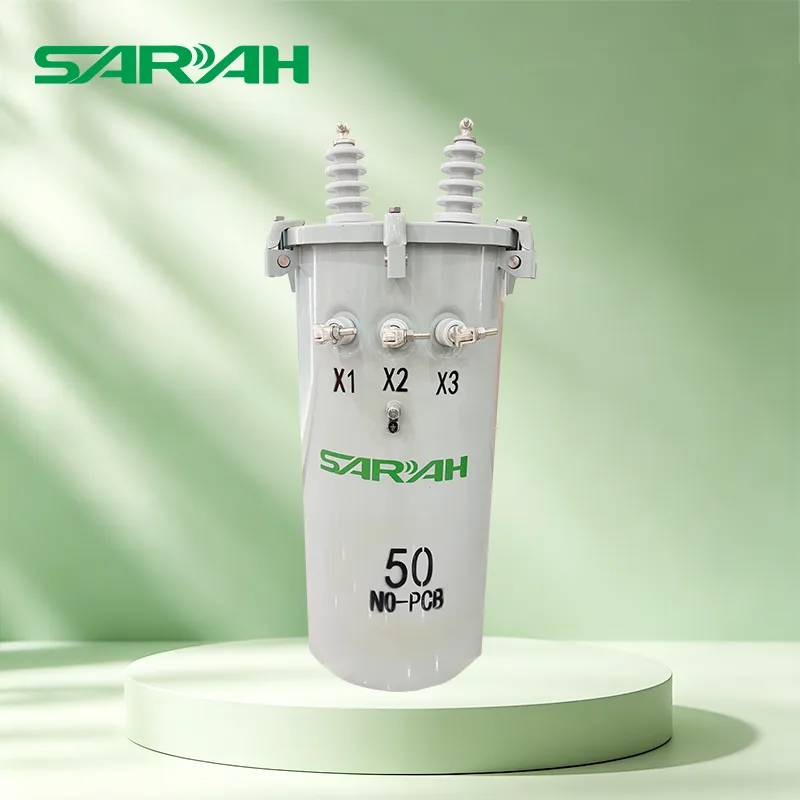

Säkringsutskärningar ochStolpmonterade transformatorerär vanligtvis nyckelkomponenter utformade för att användas i tandem, som arbetar tillsammans för att säkerställa säkerheten och stabiliteten hos strömförsörjningen.

1. Funktionell rollfördelning

2. Installationsmetod

Fuse Cutout är installerad vid högspänningsinkommande terminal på primärsidan av en stolpmonterad transformator, medan lågspänningssidan av transformatorn ansluter direkt till lasten.

På luftledningar är säkringsavskiljaren placerad antingen ovanför eller bredvid transformatorn; högspänningssidan ansluter till elnätet, medan medel-till-lågspänningssidan levererar ström till ändlasterna.

Schematisk:

Elnät (10kV/11kV) → Säkringsavstängning → Polmonterad transformator → Lågspänningsanvändare (400V/230V)

3. Synergistiska funktioner

Överbelastningsskydd: När nätströmmen överstiger dess nominella värde, kommer säkringsavbrottet att gå, vilket kopplar bort transformatorns ingångsförsörjning.

Kortslutningsskydd: I händelse av en kortslutning arbetar säkringsbrytaren snabbt för att avbryta strömförsörjningen, vilket förhindrar att felströmmar orsakar skada på transformatorn och nedströmsutrustning.

Enkelt underhåll: Fuse Cutout möjliggör manuell drift för att isolera kretsen; detta säkerställer att hela strömförsörjningsledningen inte behöver göras strömlös vid installation, underhåll eller byte av en stolpmonterad transformator.

4. Urvalsrekommendationer

Märkströmmen för säkringsavstängningen bör bestämmas baserat på kapaciteten hos den stolpmonterade transformatorn och nätströmmen. Den måste vara lämpligt anpassad till den specifika transformatormodellen för att säkerställa känslig drift och tillförlitligt skydd.

Vanliga applikationsscenarier

Vilka är installationskraven för en säkringsurkoppling?

1. Installationsplats

Högspänningssida: Installera vid den inkommande högspänningsänden av distributionsledningen, belägen i närheten av den stolpmonterade transformatorn.

Luftledningar: När det är möjligt, installera på toppen av stolpen eller på luftledningssektionen närmast transformatorn.

Undvik störningar: Undvik installation på platser där kraftledningar korsar varandra, där enheten kan blockeras av byggnader eller där den är känslig för fysisk påverkan från yttre krafter.

2. Installationshöjd

För luftledningar utomhus är installationshöjden för säkringsurtag som är monterade på stolptopp vanligtvis 4 till 6 meter eller högre.

I områden som är lättillgängliga för personal måste ytterligare säkerhetsskyddsåtgärder vidtas.

3. Monteringsmetod

Säkra enheten med isolerande fästen eller isolerande pelare som uppfyller tillämpliga specifikationer; se till att installationen är stadig och stabil för att förhindra att den lossnar orsakad av vindkrafter eller vibrationer.

Anslutningsbultar måste dras åt ordentligt, men försiktighet måste iakttas så att de inte dras åt så mycket att isolatorn skadas.

4. Elektriska anslutningar

Anslutningar mellan högspänningssidan och elnätet måste använda ledare och plintar som uppfyller tillämpliga specifikationer, vilket säkerställer att ledarens tvärsnittsarea är lämpligt anpassad till säkringens märkström.

Ledningarna måste vara snygga och ordnade för att förhindra lösa anslutningar eller dålig kontakt; jordledningen måste vara tillförlitligt jordad.

5. Spatial Clearance

Håll ett säkert avstånd mellan säkringsavstängningspolen och transformatorn eller annan utrustning för att förhindra elektriska stötar och ljusbågsöverslag.

Se till att vägen för säkringsrörets utfällningsmekanism förblir fri för att förhindra funktionsfel eller underlåtenhet att visuellt indikera ett feltillstånd.

6. Polaritet och orientering

När du installerar säkringsurtaget, observera korrekt polaritet; högspänningsinkommande terminal ska anslutas till elnätssidan.

Säkringsröret ska vara vertikalt orienterat och dess driftriktning måste överensstämma med designstandarder.

7. Miljökrav

Undvik installation i miljöer som kännetecknas av överdriven fukt, vattenansamling eller stark korrosivitet; om du installerar i kustområden eller miljöer med hög surhet/alkalinitet, välj en korrosionsbeständig typ av säkringsuttag.

Utrustningen är konstruerad för att fungera normalt inom ett temperaturområde på -25°C till +40°C; dock kan specifikationer anpassas för att möta dina specifika krav.
