Vad är en 33kV polmonterad transformator och hur stöder den pålitlig strömfördelning?

A 33kV stolpmonterad transformatorär en mellanspänningsdistributionstransformator installerad på elstolpar eller bärande konstruktioner för att minska elektriciteten från ett 33kV distributionsnät till en lägre spänning lämplig för bostäder, jordbruk, kommersiella anläggningar, infrastrukturer eller utvalda industriella belastningar. Dess förhöjda installation kan hjälpa till att bevara markytan och integreras effektivt med överliggande distributionsnätverk. En framgångsrik implementering beror dock på korrekt kapacitetsval, spänningsförhållande, isoleringsnivå, skydd, strukturell belastning, miljöförhållanden och överensstämmelse med tillämpliga nätkrav. Den här guiden förklarar nyckelfaktorerna som projektingenjörer, distributörer, entreprenörer och elsystemköpare bör överväga innan de specificerar en transformator.

Innehållsförteckning

1. Vad är en 33kV polmonterad transformator?
2. Hur fungerar en 33kV stolpmonterad transformator?
3. Vilka är huvudkomponenterna?
4. Vilka tekniska specifikationer spelar roll?
5. Var används den?
6. Vad bör köpare tänka på innan urvalet?
7. Vilka installationsfaktorer påverkar prestanda?
8. Hur kan tillförlitlighet och livslängd förbättras?
9. Vilka vanliga inköpsmisstag bör undvikas?
10. Vanliga frågor
11. Slutsats

Vad är en 33kV polmonterad transformator?

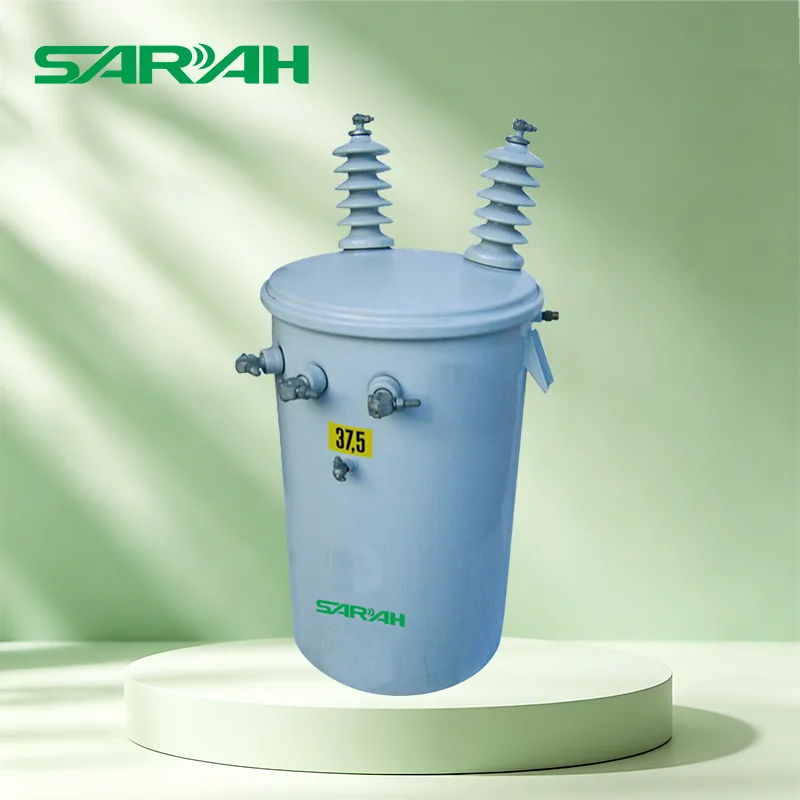

A 33kV stolpmonterad transformatorär en distributionstransformator designad för att ta emot elektrisk kraft från ett mellanspänningsnät med en nominell primärspänning på 33kV och omvandla den till en lägre spänning för nedströmsanvändare. Transformatorn installeras ovan jord på stolpar eller ett konstruerat överliggande stödarrangemang istället för att placeras inuti en marknära kapsling.

Denna konfiguration är särskilt användbar där overheaddistribution fortfarande är det praktiska infrastrukturvalet. Elektrifiering på landsbygden, jordbruksanläggningar, spridda samhällen, vägkantsinfrastruktur och vissa kommersiella laster kan dra nytta av en transformator som är placerad nära förbrukningspunkten.

Stolpmonterade transformatorer kan utformas i enfas- eller trefaskonfigurationer beroende på distributionsnät och belastningskrav. Typisk transformatorkonstruktion kan använda en oljenedsänkt design med naturlig kylning, även om den slutliga konfigurationen alltid bör bestämmas av projektspecifikationen och tillämpliga bruksstandarder.

Hur fungerar en 33kV stolpmonterad transformator?

Den grundläggande funktionsprincipen är elektromagnetisk induktion. Elektrisk energi kommer in i transformatorn genom högspänningslindningen. Det magnetiska fältet som alstras i kärnan inducerar en motsvarande spänning i lågspänningslindningen. Genom att använda olika antal varv i primär- och sekundärlindningarna minskar transformatorn den inkommande spänningen till den nivå som krävs av nedströms elektrisk utrustning.

Transformatorn genererar inte elektrisk energi. Istället ändrar den spänningsnivån samtidigt som den överför ström mellan kretsar. Den faktiska sekundära spänningen kan variera beroende på det lokala distributionssystemet, projektspecifikation och nätkrav.

Vilka är huvudkomponenterna?

En pålitlig stolpmonterad transformator är mer än en tank och två lindningar. Varje komponent bidrar till elektrisk prestanda, termisk hantering, mekanisk styrka eller driftsäkerhet.

Vilka tekniska specifikationer spelar roll?

En transformator bör aldrig väljas enbart efter dess primärspänning. Den fullständiga elektriska specifikationen måste matcha nätverket, ansluten last, installationsmiljön och lokala myndigheters krav.

IEC 60076 refereras ofta för krafttransformatordesign och -testning, men den tillämpliga standarden bör bekräftas mot inköpsmyndigheten och destinationsmarknaden. Vissa verktyg utfärdar också detaljerade tekniska specifikationer som täcker dimensioner, kopplingar, förluster, testning, skydd, montering och dokumentation.

Var används den?

Den förhöjda konstruktionen gör en 33kV stolpmonterad transformator särskilt lämplig för överliggande distributionsnät där ström behöver levereras effektivt utan att bygga ett dedikerat marknära transformatorrum.

• Elektrifiering på landsbygden:Stöder eldistribution till utspridda samhällen och avlägsna laster.
• Jordbruksanläggningar:Kan leverera bevattningspumpar, gårdsbyggnader, bearbetningsutrustning och andra distribuerade belastningar.
• Bostadsdistribution:Lämplig för utvalda överliggande bostadsnätverk när det lokala verktyget tillåter denna konfiguration.
• Kommersiella områden:Kan betjäna butiker, små anläggningar, vägkantsföretag och andra distribuerade kommersiella laster.
• Infrastrukturprojekt:Kan användas för utvalda belysnings-, kommunikations-, transport- och allmännyttiga laster.
• Lätt industriella tillämpningar:Lämpligt där erforderlig belastning och installationsförhållanden faller inom transformatorns designområde.

Faktisk lämplighet beror på belastningsstorlek, nätverksarkitektur, kapacitet för polladdning, skyddskoordination, miljöförhållanden och tillämplig specifikation för utrustning.

Vad bör köpare tänka på innan urvalet?

För distributörer, EPC-entreprenörer, energibolag och projektägare är den vanligaste upphandlingsutmaningen att inte hitta en transformator med "33kV" på namnskylten. Den verkliga utmaningen är att se till att varje viktig parameter matchar det faktiska projektet.

Vilka installationsfaktorer påverkar prestanda?

Korrekt installation är avgörande eftersom även en korrekt designad transformator kan uppleva driftsproblem om den bärande strukturen, elektriska anslutningar, jordning eller skyddssystem är otillräckliga.

Hur kan tillförlitlighet och livslängd förbättras?

Förebyggande underhåll bör baseras på tillverkarens instruktioner, verktygsrutiner, driftsmiljö och tillämpliga bestämmelser. Målet är att identifiera utvecklande problem innan de blir misslyckanden eller oplanerade avbrott.

• Inspektera transformatorns utsida för korrosion, fysisk skada, oljeläckage eller onormala förhållanden.
• Kontrollera bussningar, anslutningar, monteringsutrustning och jordningsarrangemang under schemalagda inspektioner.
• Övervaka belastning och temperatur där det är lämpligt för installationen.
• Underhåll överspänningsskydd och tillhörande distributionsutrustning enligt skyddsplanen.
• Använd lämpliga inspektions- och testprocedurer för transformatorolja där så är tillämpligt.
• Håll testrapporter, underhållsprotokoll, namnskyltinformation och reservdelsdata tillgängliga under hela utrustningens livscykel.

Underhållskraven varierar avsevärt mellan transformatorkonstruktioner och driftsmiljöer. En kustanläggning kan till exempel kräva större uppmärksamhet på korrosionsskydd än en inlandsanläggning med låg miljöexponering.

Vilka vanliga köpmisstag bör undvikas?

Vanliga frågor

Slutsats

A 33kV stolpmonterad transformatorspelar en viktig roll för att omvandla mellanspänningsel till användbar distributionskraft för overheadnät. Dess kompakta upphöjda konfiguration kan vara väl lämpad för elektrifiering på landsbygden, jordbruksanläggningar, bostadsnätverk, kommersiell distribution, infrastrukturprojekt och utvalda industriella tillämpningar.

Det viktigaste köpbeslutet är inte bara att välja en transformator märkt "33kV." Köpare bör utvärdera den fullständiga elektriska specifikationen, inklusive kapacitet, sekundär spänning, fas, frekvens, isolationsnivå, impedans, kylmetod, tappområde, skyddssystem, installationsmiljö, tillämpliga standarder, testning, dokumentation och mekaniska krav.

För projektägare och distributörer kan samarbete med en erfaren tillverkare förenkla specifikationsbekräftelse och anpassning.Yueqing Sarah Electric Co., Ltd. kan stödja projektdiskussioner som involverar distributionstransformatorkrav, tekniska specifikationer, applikationsvillkor och skräddarsydda konfigurationer.

Letar du efter en 33kV transformatorlösning för ditt distributionsprojekt? Dela ditt spänningsförhållande, kapacitet, fas, frekvens, installationsmiljö och tillämplig standard med Yueqing Sarah Electric Co., Ltd. för att diskutera en lämplig konfiguration. Behagakontakta ossför teknisk rådgivning och projektspecifika transformatorkrav.
