Hur kan en 20KV krafttransformator leverera pålitlig och effektiv industriell kraft?
A 20KV Power Transformatorspelar en avgörande roll i medelspänningsdistribution, industrianläggningar, kommersiella byggnader, projekt för förnybar energi och allmännyttiga nätverk. Rätt transformator måste göra mer än att konvertera spänning. Den måste ge stabil drift, hanterbara förluster, pålitlig isoleringsprestanda, lämplig termisk kapacitet och lång livslängd under verkliga driftsförhållanden.
Att välja en 20KV Power Transformator kräver en fullständig förståelse av spänningskrav, nominell kapacitet, belastningsegenskaper, installationsmiljö, kylförhållanden, isoleringsprestanda, skyddssystem, underhållskrav och livscykelkostnader. En transformator som verkar ekonomisk i inköpsstadiet kan bli dyr om den ger alltför stora förluster, arbetar vid höga temperaturer eller kräver frekvent underhåll. Den här guiden förklarar de viktigaste tekniska övervägandena, vanliga applikationer, inköpsfaktorer och praktiska underhållsprinciper som hjälper industriella köpare att bygga ett säkrare och mer pålitligt mellanspänningssystem.
Innehållsförteckning
- Vad är en 20KV Power Transformator?
- Varför är 20KV-transformation viktigt?
- Hur är en 20KV krafttransformator konstruerad?
- Vad bör köpare tänka på innan de köper?
- Hur ska transformatorkapaciteten beräknas?
- Hur kan transformatorns effektivitet förbättras?
- Var används 20KV krafttransformatorer?
- Vilka är de viktigaste skillnaderna i transformatorkonfiguration?
- Hur kan underhåll förlänga transformatorns livslängd?
- Vilka köpmisstag bör undvikas?
- Varför arbeta med Yueqing Sarah Electric Co., Ltd.?
- Vanliga frågor
Vad är en 20KV Power Transformator?

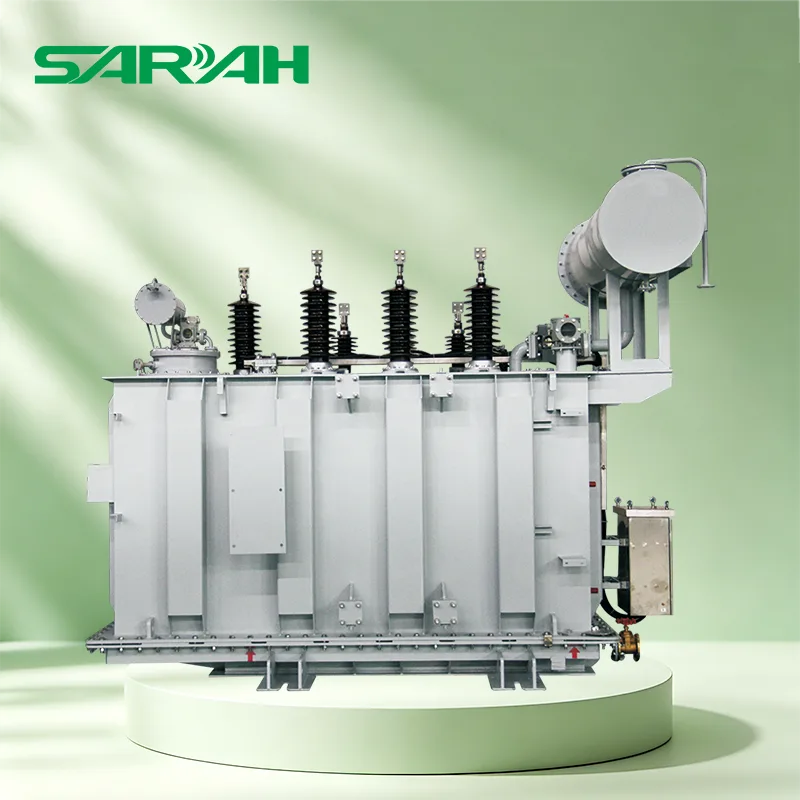

En 20KV Power Transformator är en mellanspänningstransformator designad för att överföra elektrisk energi mellan spänningsnivåer samtidigt som systemets nödvändiga effektegenskaper bibehålls. I praktiska tillämpningar kan en spänning på 20 kV på primärsidan omvandlas till en lägre distributionsspänning lämplig för fabriker, kommersiella anläggningar, infrastrukturprojekt eller andra elektriska belastningar.
Transformatorn minskar inte bara spänningen. Det ger också elektrisk isolering mellan lindningar, stödjer stabil kraftfördelning och utgör en viktig del av den övergripande skydds- och distributionsarkitekturen.
Nyckelpunkt:En transformator bör alltid specificeras enligt det kompletta elsystemet snarare än enbart spänning. Nominell kapacitet, frekvens, anslutningsarrangemang, isoleringsnivå, kylmetod, miljöförhållanden och lastprofil påverkar alla den slutliga konfigurationen.
Varför är 20KV-transformation viktigt?
Mellanspänningsdistribution gör att elektrisk energi kan överföras och distribueras effektivt innan den omvandlas till en användningsspänning. För industriella användare är transformatorn ofta placerad mellan det inkommande mellanspänningsnätet och anläggningens lågspänningsdistributionssystem.
Stabil distribution
Ger en kontrollerad spänningsomvandlingspunkt för nedströms elektrisk utrustning.
Energihushållning
Lämplig transformatordesign kan hjälpa till att minska onödiga elektriska förluster under långa driftperioder.
Systemskydd
Fungerar med ställverk, strömbrytare, reläer och övervakningsutrustning för att stödja systemskydd.
Industriell tillförlitlighet
Hjälper till att leverera pålitlig kraft till produktionslinjer och andra kritiska elektriska belastningar.
Hur är en 20KV krafttransformator konstruerad?
Även om konstruktionen varierar beroende på transformatortyp och projektspecifikation, inkluderar de stora elektriska och mekaniska komponenterna i allmänhet en magnetisk kärna, högspänningslindning, lågspänningslindning, isoleringssystem, kapsling eller tank, kylkonstruktion, terminaler och skydds- eller övervakningstillbehör.
| Komponent | Primär funktion | Köparens oro |
|---|---|---|
| Magnetisk kärna | Tillhandahåller den magnetiska banan för energiöverföring. | Kärnmaterial och förluster. |
| HV-lindning | Klarar mellanspänningssidan. | Isolering, ledardesign och spänningshållfasthet. |
| LV-lindning | Levererar den erforderliga nedströmsspänningen. | Märkström och belastningskompatibilitet. |
| Isoleringssystem | Separerar spänningssatta komponenter elektriskt. | Dielektrisk styrka och servicemiljö. |
| Kylsystem | Styr drifttemperaturen. | Omgivningstemperatur, ventilation och belastningsprofil. |
Vad bör köpare tänka på innan de köper?
Att köpa en 20KV Power Transformator baserad enbart på märkskyltens spänning är ett vanligt upphandlingsmisstag. En professionell specifikation bör ta hänsyn till den fullständiga driftsmiljön och förväntade elektriska behov.
- Märkspänning:Bekräfta de primära och sekundära spänningskraven och de lokala nätförhållandena.
- Nominell kapacitet:Välj en lämplig kVA- eller MVA-klassning enligt nuvarande och förväntade belastningar.
- Frekvens:Bekräfta om systemet arbetar vid 50 Hz, 60 Hz eller annan nödvändig frekvens.
- Faskonfiguration:Bestäm om en trefas- eller specialiserad konfiguration krävs.
- Anslutningsgrupp:Ange lämplig lindningsanslutning och fasförskjutning.
- Isoleringskrav:Tänk på spänningsbeständighet, miljöförhållanden och tillämpliga projektstandarder.
- Kyl:Matcha kylarrangemanget med belastning, omgivningstemperatur, kapsling och installationsförhållanden.
- Installationsmiljö:Ta reda på höjd, luftfuktighet, damm, frätande gaser, temperatur och installation inomhus eller utomhus.
- Skydd:Bekräfta kompatibla brytare, reläer, temperaturövervakning, överspänningsskydd och andra tillbehör.
- Tillgång till underhåll:Se till att inspektionspunkter och serviceområden är praktiska för långvarig drift.
Hur ska transformatorkapaciteten beräknas?
Transformatorkapaciteten bör återspegla den faktiska efterfrågan snarare än att bara lägga till varje ansluten last med full effekt. Ingenjörer granskar normalt ansluten last, efterfrågefaktor, diversitet, motorstartegenskaper, övertonsinnehåll, framtida expansion och förväntade driftsförhållanden.
Praktisk princip:Underdimensionering kan orsaka överdriven temperaturökning, spänningsproblem, störande skyddsutlösningar och accelererat åldrande. För stor överdimensionering kan öka den initiala investeringen och kan minska den ekonomiska effektiviteten eftersom fasta förluster fortsätter även när transformatorn är lätt belastad.
Av denna anledning bör projektingenjörer utvärdera både den nuvarande belastningen och den förväntade utvecklingen av anläggningen. En tillverkningsanläggning som planerar att lägga till produktionsutrustning under de närmaste åren kan kräva en annan transformatorkapacitet än en anläggning med stabil efterfrågan.
Hur kan transformatorns effektivitet förbättras?
Transformatorverkningsgraden påverkas av både tomgångsförluster och lastrelaterade förluster. Eftersom transformatorer kan arbeta kontinuerligt i många år, kan även relativt små skillnader i förluster bli betydande under utrustningens livscykel.
- Välj en kärndesign som är lämplig för den erforderliga spänningen och kapaciteten.
- Använd lämpliga ledardimensioner för att kontrollera lindningsförlusterna.
- Välj en transformatorkapacitet som matchar den faktiska lastprofilen.
- Upprätthåll lämpliga kylnings- och ventilationsförhållanden.
- Förhindra långvarig drift under överbelastning.
- Övervaka temperatur och onormala driftsförhållanden.
- Håll terminaler, anslutningar och skyddsutrustning i gott skick.
- Utvärdera livscykelns driftskostnader istället för att bara fokusera på inköpspriset.
Internationella transformatorstandarder tar också upp energiprestanda och utvärderingsmetoder. Till exempel tillhandahåller IEC TS 60076-20 metoder för att definiera energieffektivitet och utvärdera transformatorns energiprestanda. :contentReference[oaicite:1]{index=1}
Var används 20KV krafttransformatorer?
Spänningsklassen 20KV är relevant för många mellanspänningssystem. Den exakta konfigurationen beror på det lokala elnätet och projektkrav.
Tillverkningsanläggningar
Stöder produktionslinjer, motorer, HVAC-system, belysning, kompressorer, pumpar och automationsutrustning.
Kommersiella anläggningar
Kan stödja gallerior, kontorskomplex, hotell, lager och stora kommersiella byggnader.
Infrastruktur
Lämplig för utvalda transport-, kommunal-, allmännyttiga- och infrastrukturapplikationer.
Förnybar energi
Kan ingå i eluppsamlings- eller distributionssystem där spänningsomvandling krävs.
Vilka är de viktigaste skillnaderna i transformatorkonfiguration?
| Konfiguration | Typisk styrka | Viktigt övervägande |
|---|---|---|
| Nedsänkt i olja | Stark värmeavledning och lämplighet för många utomhusapplikationer. | Kräver lämplig oljehantering och installationssäkerhetsåtgärder. |
| Torrtyp | Användbart där inomhusinstallation och minskade vätskerelaterade problem är prioriterade. | Ventilation, omgivningstemperatur och installationsmiljö kräver noggrant övervägande. |
| Anpassad design | Kan hantera ovanliga krav på spänning, kapacitet, miljö eller installation. | Kräver detaljerad teknisk kommunikation mellan köpare och tillverkare. |
För transformatorer av torr typ omfattar IEC 60076-11 krafttransformatorer av torr typ med vissa spännings- och tillämpningsgränser, vilket gör det viktigt att bekräfta tillämplig standard och projektspecifikation innan du väljer en konfiguration. :contentReference[oaicite:2]{index=2}
Hur kan underhåll förlänga transformatorns livslängd?
En väldesignad transformator kräver fortfarande lämplig drift och underhåll. Förebyggande inspektion kan identifiera utvecklande problem innan de orsakar oväntade avstängningar.
| Inspektionsområde | Vad ska kontrolleras |
|---|---|
| Temperatur | Leta efter onormal temperaturökning eller förändringar från normala driftsförhållanden. |
| Anslutningar | Kontrollera plintar, kabelanslutningar och tecken på överhettning eller löshet. |
| Isolering | Övervaka isoleringens tillstånd enligt underhållsprogrammet. |
| Kyl | Se till att kylutrustning och ventilationsvägar förblir fria. |
| Skydd | Verifiera tillståndet och inställningarna för tillhörande skyddsanordningar. |
För transformatorer nedsänkta i mineralolja är belastning och temperaturhantering särskilt viktigt eftersom driftstemperatur och belastningsförhållanden påverkar termisk åldring och transformatorns livslängd. IEC 60076-7 ger vägledning relaterad till belastnings- och driftstemperaturer för transformatorer som är nedsänkta i mineralolja. :contentReference[oaicite:3]{index=3}
Vilka köpmisstag bör undvikas?
- Välj endast efter spänning:En 20 kV-klassning definierar inte den fullständiga transformatorspecifikationen.
- Att ignorera framtida belastningsökning:En anläggning kan snabbt växa ur en underdimensionerad transformator.
- Fokuserar endast på inköpspriset:Driftsförluster, underhåll, transport, installation och service bör också beaktas.
- Att ignorera miljöförhållanden:Temperatur, höjd, luftfuktighet, damm och frätande miljöer kan påverka prestandan.
- Använda ofullständiga tekniska dokument:Saknad information kan skapa förseningar under konstruktionsgodkännande och upphandling.
- Underskatta eftermarknadsstöd:Reservdelar, teknisk assistans, idrifttagningssupport och felsökning kan ha stor betydelse under utrustningens livscykel.
Varför arbeta med Yueqing Sarah Electric Co., Ltd.?
För köpare som letar efter en pålitlig leverantör av 20KV Power Transformer, bör tillverkarens förmåga utvärderas bortom produktens utseende eller en grundläggande offert. Teknisk kommunikation, anpassningsförmåga, kvalitetskontroll, dokumentation, leveranskoordinering och långsiktig service bidrar alla till projektets framgång.
Yueqing Sarah Electric Co., Ltd. fokuserar på elektrisk utrustning och kraftdistributionslösningar, och förser kunderna med produkter utformade utifrån praktiska projektkrav. För industriella och kommersiella köpare kan arbetet med en leverantör som kan förstå spänningsnivåer, nominell kapacitet, installationsförhållanden, skyddskrav och applikationsspecifika specifikationer förenkla upphandlingsprocessen.
Applikationsfokuserad
Produktrekommendationer kan anpassas till faktiska elektriska tillämpningskrav.
Teknisk kommunikation
Tydliga specifikationer hjälper till att minska missförstånd under projektplanering och inköp.
Projektflexibilitet
Olika projekt kan kräva olika spänning, kapacitet, konfiguration och installationslösningar.
Långsiktigt värde
En komplett upphandlingsmetod tar hänsyn till tillförlitlighet, effektivitet, underhåll och service.
Innan du begär en offert bör köpare förbereda grundläggande projektinformation såsom inspänning, utspänning, märkkapacitet, frekvens, fas, installationsplats, omgivningsförhållanden, belastningstyp, tillämpliga standarder och förväntade leveranskrav. Mer fullständig information gör att tillverkaren kan ge ett mer exakt tekniskt förslag.
Vanliga frågor
1. Vad betyder 20KV i en krafttransformator?
20KV hänvisar i allmänhet till en märkspänningsnivå på cirka 20 kilovolt på ena sidan av transformatorn. Den exakta specifikationen måste bekräftas enligt elnätet och projektkraven.
2. Är en 20KV transformator lämplig för industriella applikationer?
Ja. 20KV-transformatorer kan användas i olika industriella mellanspänningsdistributionssystem, förutsatt att spänning, kapacitet, isolering, kylning, skydd och miljökrav är korrekt matchade.
3. Hur bestämmer jag vilken transformatorkapacitet som krävs?
Börja med anläggningens faktiska elbehov, överväg sedan efterfrågefaktorer, motorstartförhållanden, lastdiversitet, framtida expansion och driftsegenskaper. Den slutliga kapaciteten bör bekräftas av en kvalificerad elektriker.
4. Vad är viktigast, transformatorpris eller effektivitet?
Båda spelar roll, men enbart köpeskillingen representerar inte den totala ägandekostnaden. Energiförluster, underhåll, livslängd, installation och stillestånd bör också utvärderas.
5. Kan en 20KV transformator anpassas?
Många transformatorprojekt kan anpassas efter spänningsförhållande, kapacitet, anslutningsarrangemang, kylmetod, installationsmiljö, skyddskrav, dimensioner och andra projektspecifika förhållanden. Anpassning bör bekräftas med tillverkaren före produktion.
6. Vilka standarder är relevanta för krafttransformatorer?
IEC 60076 är en stor internationell transformatorstandardserie. Olika delar tar upp ämnen inklusive allmänna krav, isolering och dielektrisk testning, torrtypstransformatorer, laddningsvägledning och energieffektivitet. Tillämplig standard bör bekräftas enligt transformatortyp och destinationsmarknad.
7. Vilken information ska jag lämna när jag begär en offert?
Ange primär och sekundär spänning, kapacitet, frekvens, fas, installationsmiljö, transformatortyp, anslutningskrav, kylningskrav, tillämpliga standarder, kvantitet, destination och eventuella speciella tekniska krav.
8. Hur kan transformatorns livslängd förbättras?
Lämplig belastning, effektiv kylning, regelbunden inspektion, korrekta skyddsinställningar, bra anslutningsunderhåll och snabb felsökning kan hjälpa till att upprätthålla tillförlitlig transformatordrift och minska åldrande som kan undvikas.
Bygg ett mer tillförlitligt medelspänningssystem
Att välja rätt 20KV Power Transformator kräver mer än att jämföra offerter. Den korrekta lösningen bör matcha din elektriska belastning, driftsmiljö, effektivitetsförväntningar, skyddssystem, installationsförhållanden och långsiktiga projektmål.Yueqing Sarah Electric Co., Ltd.kan hjälpa industriella och kommersiella köpare att utvärdera sina transformatorbehov och utveckla en praktisk kraftdistributionslösning.
Behöver du en 20KV Power Transformator för ditt projekt?Kontakta ossidag för att diskutera dina spännings-, kapacitets-, applikations- och anpassningskrav.
