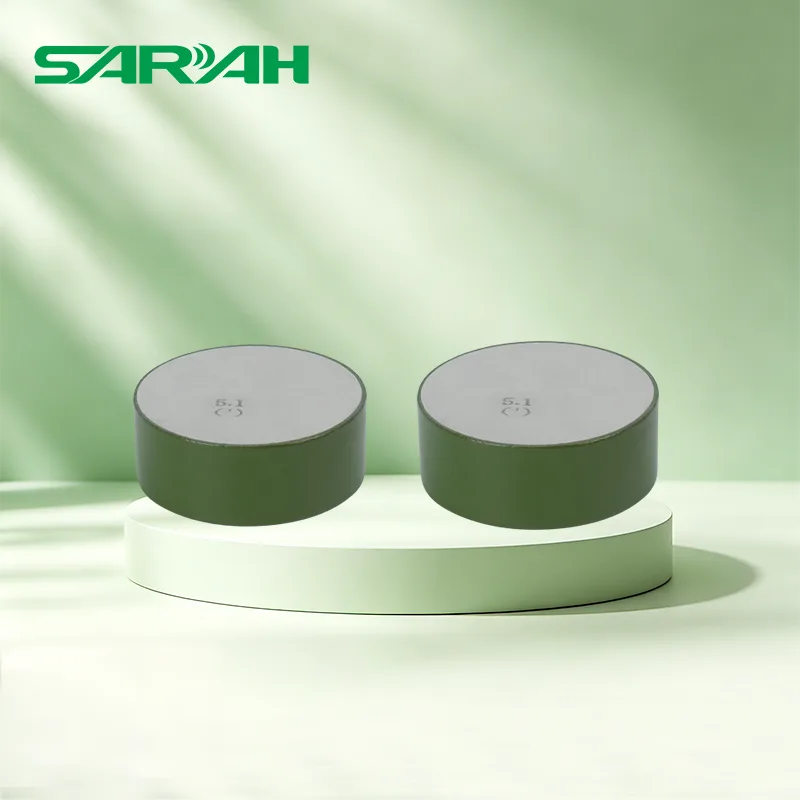

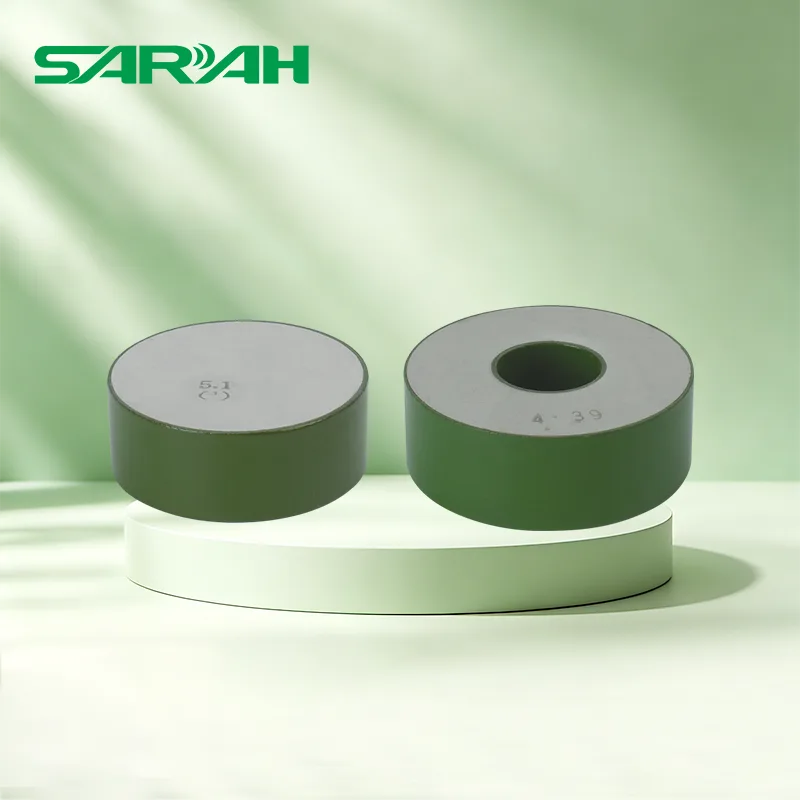

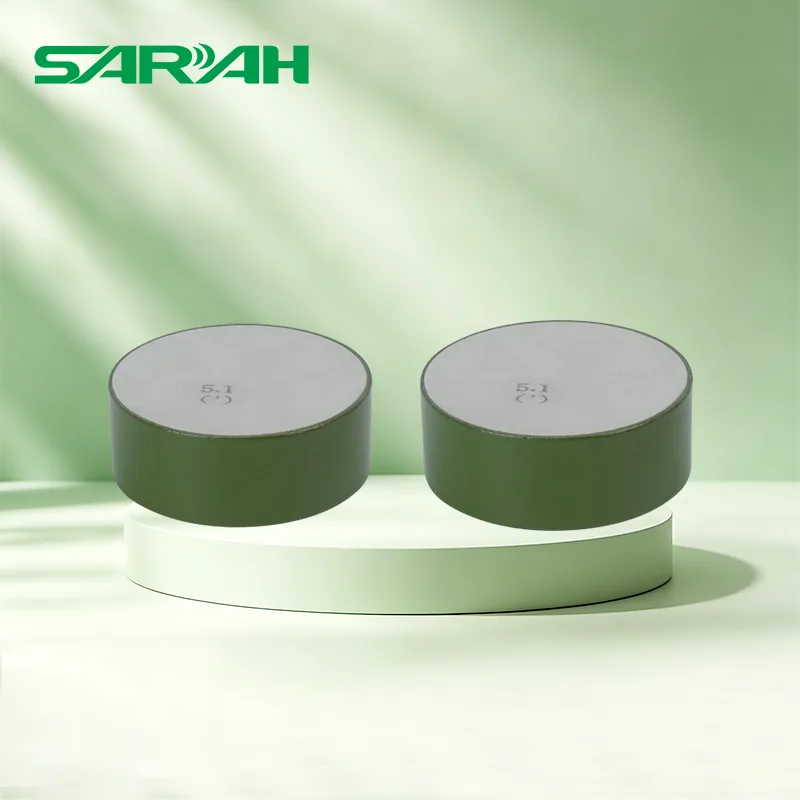

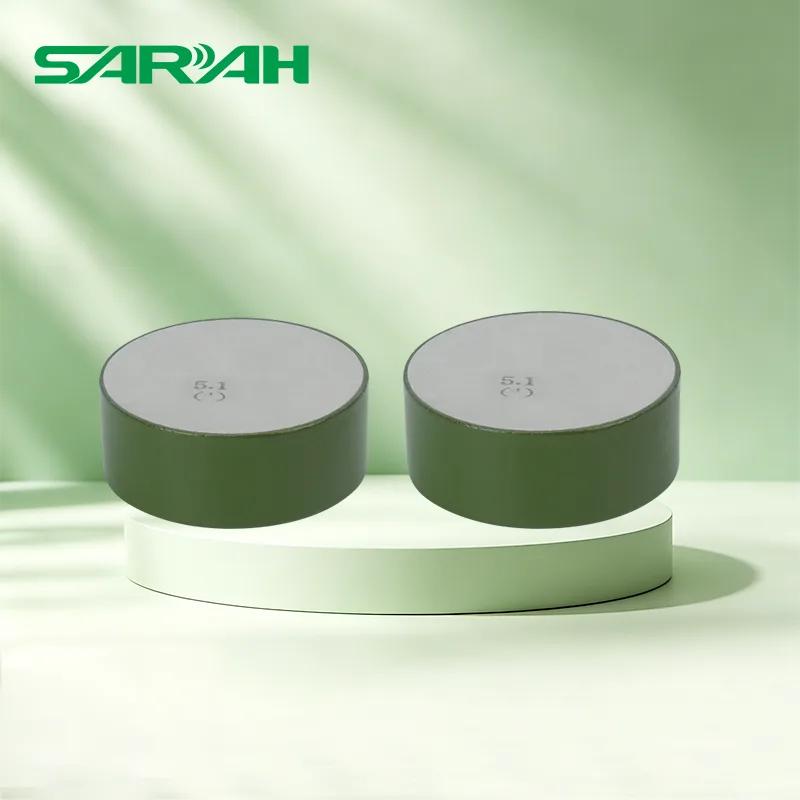

Zinkoxidvaristorblock
Traditionella säkringar har problem som otillräcklig isoleringsförmåga, komplext underhåll och känslighet för miljöpåverkan. Som en professionell fabrik erbjuder SARAH Electric zinkoxidvaristorblock. Denna produkt är designad speciellt för utomhusmiljöer med hög spänning, med högpresterande polymerisoleringsmaterial och optimerade mekaniska strukturer för att ge ett stabilt överströmsskydd. Det används ofta i distributionsnätverk, transformatorstationer, industrianläggningar och andra scenarier.
SARAH Electrics högkvalitativa zinkoxidvaristorblock har en underhållsfri design, utan rörliga delar och inget behov av smörjning eller justering under långvarig drift, vilket minskar underhållskostnaderna. Vi kommer att göra allt för att minska driftsstegen och spara arbetskostnader för dig!
Produktparametrar
Överspänningsavledare urladdningsräknare
| Modell Inga. |
Betygsatt Spänning (kV) |
Nominell Ansvarsfrihet Nuvarande (kA) |
Drift Nuvarande Räckvidd |
Nuvarande Impuls Resterande Spänning (kV) |
Lång Impuls Motstå Aktuell 2ms (A) |
4/10 hög Nuvarande Impuls Tål (kA) |
| JS-8 | 3-66 | 5 | 50-5000 | <1 | 400-800 | 65-100 |
| JCQ | 3-220 | 10 | 50-5000 | <1 | 600-800 | 100 |
Överspänningsskyddsfrånskiljare
| Strömfrekvensström (A rms) | 2000μs lång Varaktighet Aktuell Impuls(A) |
4/10us Hög tålamod Ström (kA) |
|
| Tid i sekunder | Aktuell nivå | ||
| <0,2 | 20 | 600 | 100 |
| <0,05 | 300 | ||
| <0,02 | 800 | ||
Lågspänningsavledare Porslinstyp
| Destination | Kod nr. | System Spänning kV (r,m,s) |
Betygsatt Spänning kV (r,m,s) |
MCOV kV (r,m,s) |
8/20 μs Belysning Nuvarande Impuls kV(krön) |
Hänvisning Spänning Vid 1mA DC kV |
Lång Impuls Motstå Nuvarande 2000 μs A (vapen) |
4/10μs Hög Nuvarande Impuls Motstå kV(krön) |
| Låg Spänning |
YC1.5W-0.28/1.3 | 0.22 | 0.28 | 0.24 | 1.3 | 0.6 | 50 | 10 |
| YC1.5W-0.5/2.6 | 0.38 | 0.5 | 0.42 | 2.6 | 1.2 | 50 | 10 |
Zinkoxid Varisterblock
| Modell Inga. |
Mått (mm) | Nominell Standard Ansvarsfrihet Nuvarande (kA) |
Betygsatt Spänning (kV) |
MCOV (kV) |
8/20 μs Blixt Impuls Resterande Spänning (kV) |
2000/μs Fyrkant Impuls Nuvarande Motstå (A) |
4/10μs Hög Nuvarande Impuls (kA) |
|
| Diameter | Höjd | |||||||
| D30 | Φ30±0,2 | 24±0,5 | 5 | 3-3,4 | 2.55 | 9.1 | 100 | 65 |
| D32 | Φ32±0,2 | 24±0,5 | 5 | 3-3,4 | 2.55 | 9.3 | 100 | 65 |
| D35 | Φ35±0,2 | 24±0,5 | 5 | 3-3,4 | 2.55 | 9.1 | 100 | 65 |
| D38 | Φ38±0,2 | 24±0,5 | 10 | 3-3,4 | 2.55 | 9.3 | 200 | 65 |
| D40 | Φ40±0,2 | 24±0,5 | 10 | 3-3,4 | 2.55 | 9.1 | 250 | 100 |
| D42 | Φ42±0,2 | 24±0,5 | 10 | 3-3,4 | 2.55 | 9.2 | 250 | 100 |
| D48 | Φ48±0,2 | 24±0,5 | 10 | 3-3,4 | 2.55 | 9.0 | 400 | 100 |
| D53 | Φ53±0,2 | 24±0,5 | 10 | 3-3,4 | 2.55 | 8.9 | 400 | 100 |
| D60 | Φ60±0,2 | 24±0,5 | 20 | 3-3,4 | 2.55 | 9.1 | 600 | 100 |
| D70 | Φ70±0,2 | 24±0,5 | 20 | 3-3,4 | 2.55 | 9.2 | 800 | 100 |
Fungera
1. När en kortslutning eller överbelastning uppstår i kretsen, smälter säkringen snabbt, vilket utlöser smältröret att automatiskt falla, bildar en tydlig frånkopplingspunkt, uppnår fysisk isolering mellan den felaktiga kretsen och huvudsystemet, och säkerställer underhållssäkerhet.
2. Zinkoxidvaristorblocket använder polymerkompositisolatorer, som har utmärkt hydrofobicitet och föroreningsbeständighet, lämpliga för tuffa miljöer som fukt, saltspray, damm, etc., vilket effektivt förhindrar överslag och nedbrytning.
3. Ingen fortsättningsström, ingen återtändning, inbyggd ljusbågssläckningsanordning, ingen kraftfrekvens fortsättningsström efter smältning, för att undvika återtändning av ljusbågen och säkerställa systemets stabilitet.
Produktfördelar
SARAH Electric erbjuder flera specifikationer som 12kV, 24kV och 33kV (som SJC-17, SJC-18, SJC-19, SJC-25) för att möta kraven för olika spänningsnivåer.
Med SJC-25 som ett exempel är märkspänningen 33-38kV, märkströmmen är 100A/200A, brytströmmen är 6kA, spänningen mot blixtimpulsen är 200kV, strömfrekvensen motstår spänningen är 95kV, läckavståndet är 1100,5 mm och vikten är 150,5 mm. 58 × 34,5 × 14,5 cm.
Uppdelad i två märkströmsspecifikationer på 100A och 200A, lämpliga för olika lastbehovsscenarier, såsom distributionsnät, transformatorstationer, industriell infrastruktur, etc.
Ansökan
Distributionsnät: 10kV, 35kV ledningar, stolpmonterade transformatorer, transformatorstationsområden och transformatorstationer av boxtyp.
Transformatorstation: 3-35kV ställverk, transformatorer, brytare, skenskydd.
Industri/infrastruktur: fabriker, gruvor, bostadsområden, transformatorer för solceller/vindkraft, kabelterminaler.
Utomhusutrustning: stolpmonterade strömbrytare, ringhuvudenheter och kabelgrenboxar kan alla anslutas med hjälp av vårt zinkoxidvaristorblock
Leverans och service
Vanliga modeller (som SJC-17, SJC-18) har tillräckligt med lager och stödjer leverans samma dag.
Anpassade zinkoxidvaristorblock kan tillhandahållas för speciella spänningsnivåer eller installationsmiljöer för att möta specifika kundbehov.
