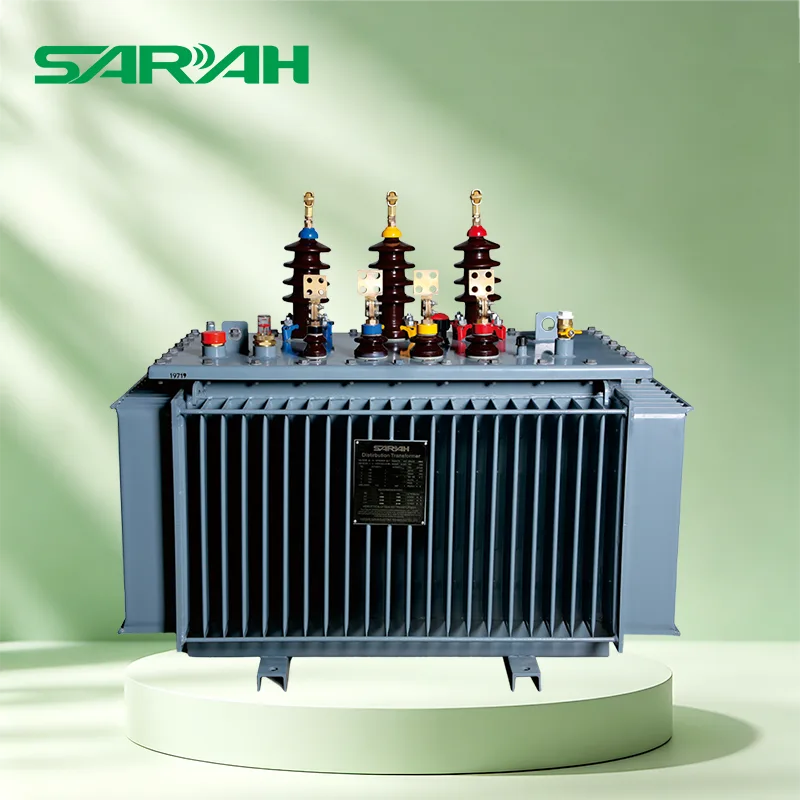

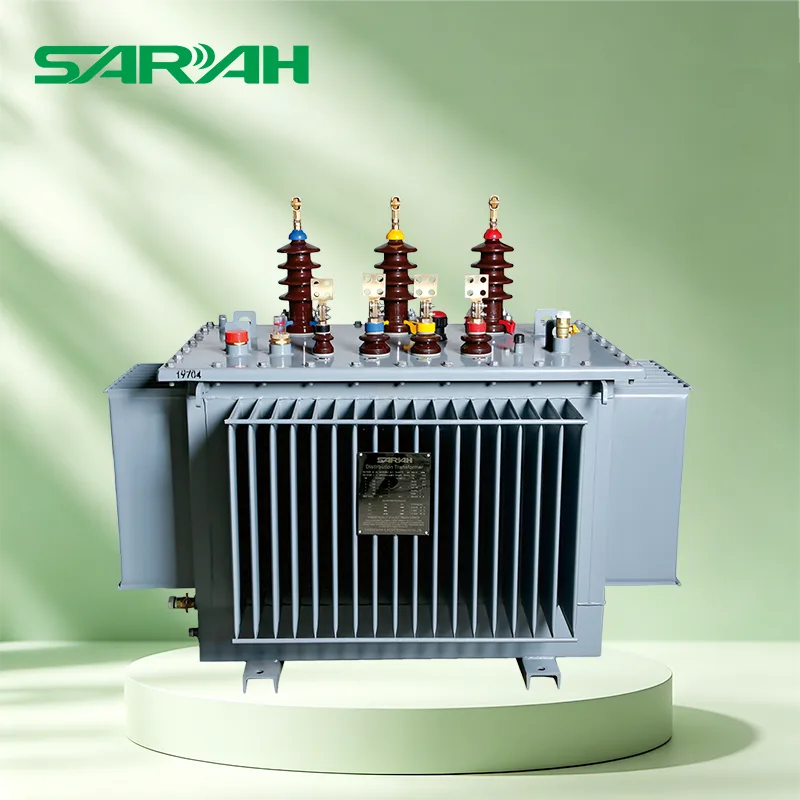

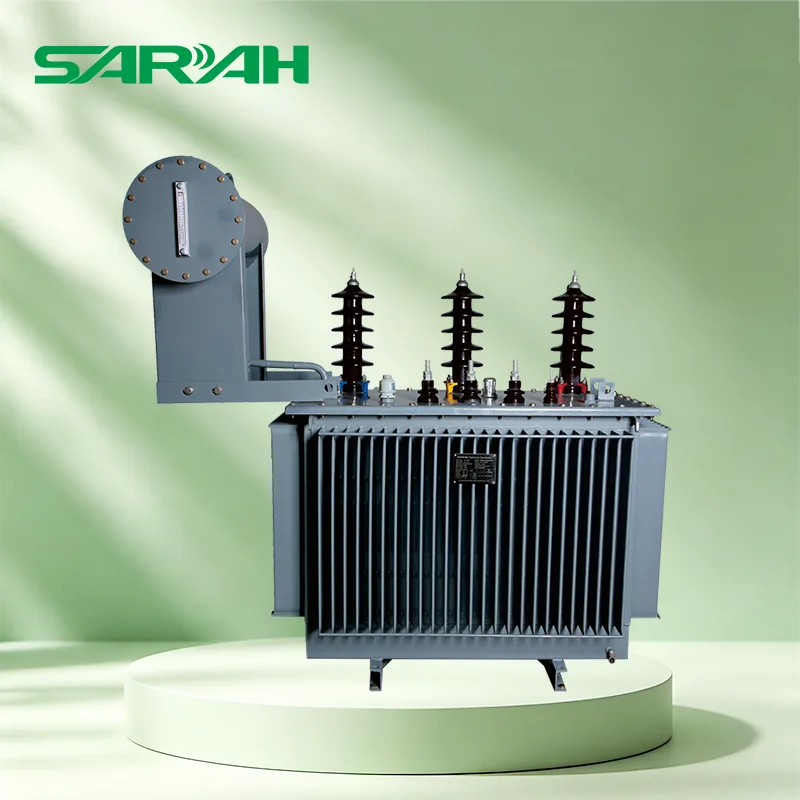

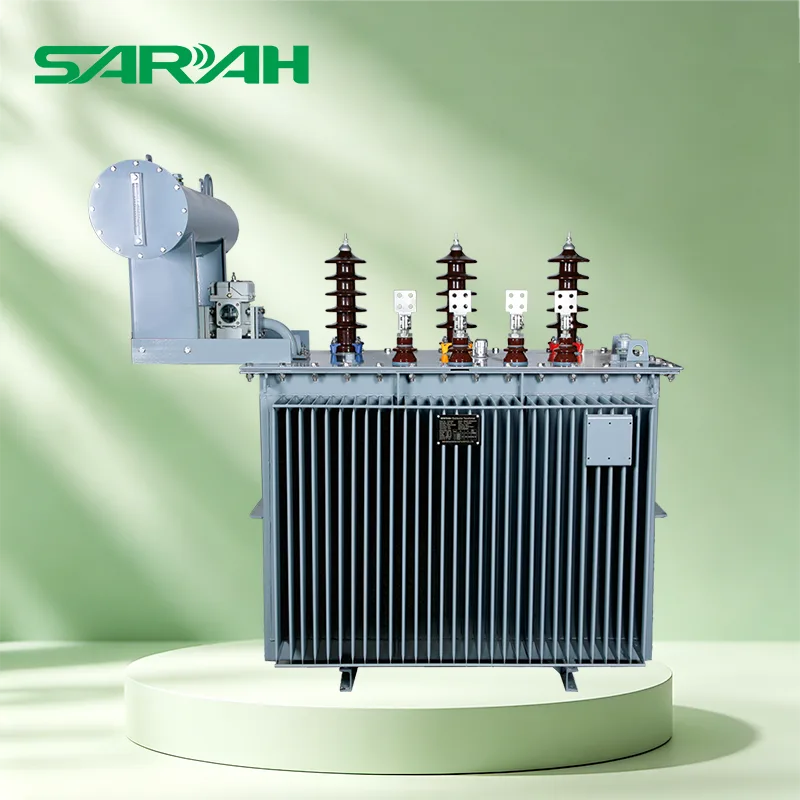

33kv distributionstransformator

SARAH Electric tar "energibesparing och modularisering" som designkärnan och har tillverkat högkvalitativa 33KV distributionstransformatorer speciellt designade för distributionsscenarier för mellan- och högspänning såsom kraftnät i städerna, industriella koncentrationsområden och avlägsna bergsområden, vilket hjälper regioner eller anläggningar att uppnå kärnmålen med effektiv, stabil och koldioxidsnål kraftöverföring.

Produktparametrar

SARAH Technology Innovation

1. SARAH överger den traditionella staplingsmetoden och antar en fyrastegs staplingsprocess med helt sned söm för 33KV distributionstransformatorn, kombinerat med silikonstålplåtar med hög magnetisk orientering. Denna enstegsprocess kan effektivt minska hysteresförlusten och virvelströmsförlusten i järnkärnan. Tomgångsförlusten är optimerad med 18% -25% jämfört med den nationella standarden. Även om den arbetar under lätt belastning under lång tid kan den hålla extremt låg energiförbrukning och anpassa sig till topp- och dallastsvängningar i distributionsnätet.

2. Lindningen antar syrefri koppar kontinuerlig lindning och stark kompressionsstruktur. Mellanskiktsisoleringen är gjord av högdensitetsisoleringspapperskompositmaterial, med en temperaturmotståndsnivå på 120 ℃ och en stabil kortslutningsimpedans på 6,5 %. Den kan motstå plötslig kortslutningspåverkan utan deformation eller haveri, vilket löser industriproblemet med känslig utrustning i medel- och högspänningsnätkortslutningsfel.

3. Bränsletanken har en korrugerad helt förseglad struktur + dubbelskikts rostskyddsbeläggning. Svetsarna har genomgått lufttäthetsprovning och har inget läckage. Den tål tuffa miljöer som extrema temperaturer på -40 ℃ ~ 85 ℃, kustnära saltspray och fuktiga bergsområden. Utomhusinstallation kräver inget extra skydd och kräver inte oljebyte på 3-5 år, vilket kraftigt minskar frekvensen av drift och underhåll.

4. Reservera intelligenta övervakningsgränssnitt som kan samverka med oljetemperatur-, oljenivå- och belastningsströmsensorer, stödja fjärrdataöverföring, felvarning och energiförbrukningsstatistik, anpassa sig till smarta näts digitala transformationsbehov och uppnå intelligenta uppgraderingar utan att demontera maskinen.

Material och hantverksdetaljer

1. Isoleringsolja: Industriella högspänningstransformatorer använder 25 # cykloalkyltransformatorolja, som har stark oxidationsbeständighet, låg flytpunkt, god flytbarhet vid låga temperaturer och säkerställer normal värmeavledning och isolering i höghöjdsområden.

2. Bussning: den intelligenta övervakningstransformatorn använder en kompositisoleringsbussning, som är resistent mot föroreningsöverslag och åldrande, och terminalen är guldpläterad för att minska kontaktmotståndet och undvika potentiella uppvärmningsrisker.

3. Bränsletank: 33KV distributionstransformatorn är gjord av högkvalitativ Q235 stålplåt med en tjocklek på ≥ 3 mm. Svetsfogarna har genomgått ultraljudstester för att förhindra läckage. Ytan sprayas med utomhusspecifik fluorkarbonfärg, och den korrosionsskyddande livslängden överstiger 10 år.

Urval och installationsförslag

1. Kapacitetsval: Bestäm baserat på den faktiska maximala belastningen multiplicerad med 1,2 gånger för att undvika överbelastning; För scenarier med stora säsongsbetonade lastfluktuationer finns ett brett kapacitetsjusteringsalternativ tillgängligt.

2. Installationsval: Välj golvstående för stads- och fabriksområden, och pelarmonterad för bergs- och landsbygdsområden; Ytterligare skräddarsydd antisaltbeläggning krävs i kustområden.

3. Miljöanpassning: Om höjden överstiger 1000 meter behöver den minskas i användningskapacitet. Du kan kontakta tillverkaren för att anpassa en speciell höghöjdsversion.

FAQ

F: Kräver en 33kV distributionstransformator installerad utomhus ytterligare skydd?

S: Ja, skyddsåtgärderna beror på installationsmiljön.

Kustområden: Skydd mot saltstänkkorrosion krävs; förstärkta beläggningar och rostfria tillbehör bör användas.

Högtemperaturområden: Värmeavledningsförmåga och försämrad driftdesign måste beaktas.

Regniga eller fuktiga områden: Fuktskyddsåtgärder och anti-kondenskonstruktioner är nödvändiga.

Vid köp, vänligen informera Sarah Electric i förväg om installationsplatsen, klimatförhållanden och höjd.

F: Vilka inspektioner krävs innan transformatorn spänningssätts efter att den anlänt på plats?

S: Transformatorn kan inte tas i drift omedelbart efter installationen; följande kontroller krävs:

Visuell inspektion: Kontrollera om det finns fraktskador, oljeläckor och bussningens integritet.

Elektrisk inspektion: Isolationsresistanstest, varvförhållandetest, lindningsresistanstest och jordningskontroll.

Skyddsinspektion: Temperaturkontrollanordningar, reläskyddssystem och åskavledare.

Energitillförseln får bara fortsätta efter att ha bekräftat att allt är normalt.

F: Ska transformatorn stängas av omedelbart om den avger onormalt ljud?

S: Det beror på situationen.

Normalt ljud: Ett lätt elektromagnetiskt brum.

Onormala förhållanden: Plötslig ökning av ljudvolymen, knackande ljud eller urladdningsljud.

Möjliga orsaker inkluderar en lös kärna, inre urladdningar eller lindningsavvikelser. Omedelbar inspektion krävs om ljudet åtföljs av stigande temperaturer, aktivering av skyddssystem eller ovanliga lukter.
