12KV säkringslänkar

SARAH Electrics 12KV säkringslänkar är designade för 12kV distributionssystem. Vi använder avancerad spraybågssläckningsteknik och följer strikt den internationella standarden IEC 60282-1. Produkten har snabb brytning, höga strömbegränsande egenskaper och utmärkt elektrisk stabilitet, vilket gör den till en idealisk skyddskomponent för moderna smarta nät och industriella distributionssystem.

Tekniska specifikationer

Fördel

Utrustad med ett effektivt ljusbågssläckningsrör, sönderdelas det snabbt och producerar gas i ögonblicket för felströmsgenerering, vilket bildar ett högtrycksluftflöde för längsgående ljusbågsblåsning, vilket uppnår ljusbågssläckning på millisekundnivå.

Undertryck effektivt överspänning och skydda nedströms känslig utrustning från övergående stötar.

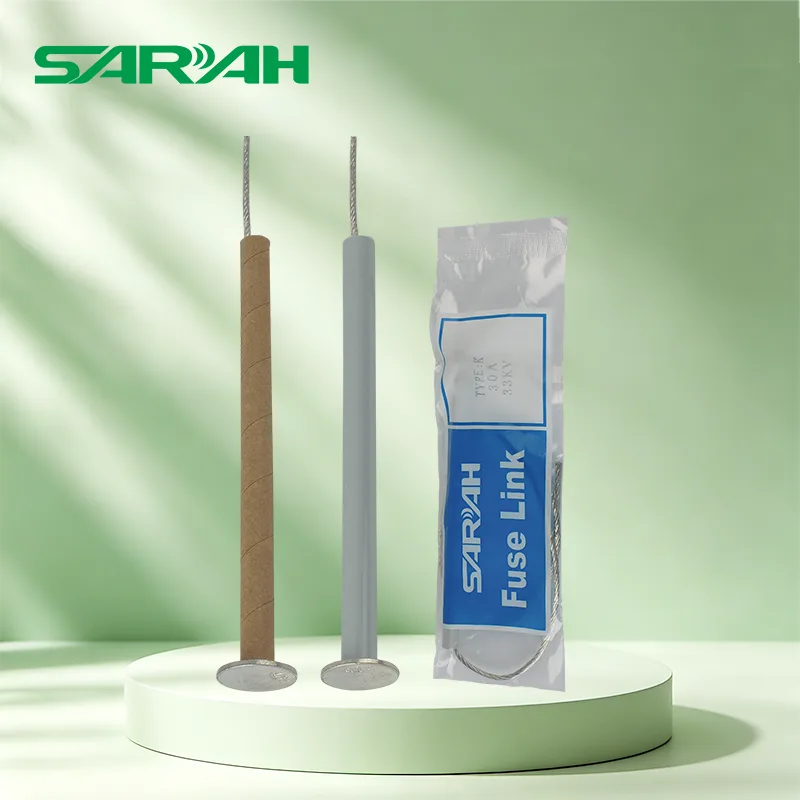

Ej löstagbar huvudtyp: Kompakt struktur, 12KV säkringslänkar lämpliga för installationsmiljöer med begränsat utrymme, kostnadseffektiv.

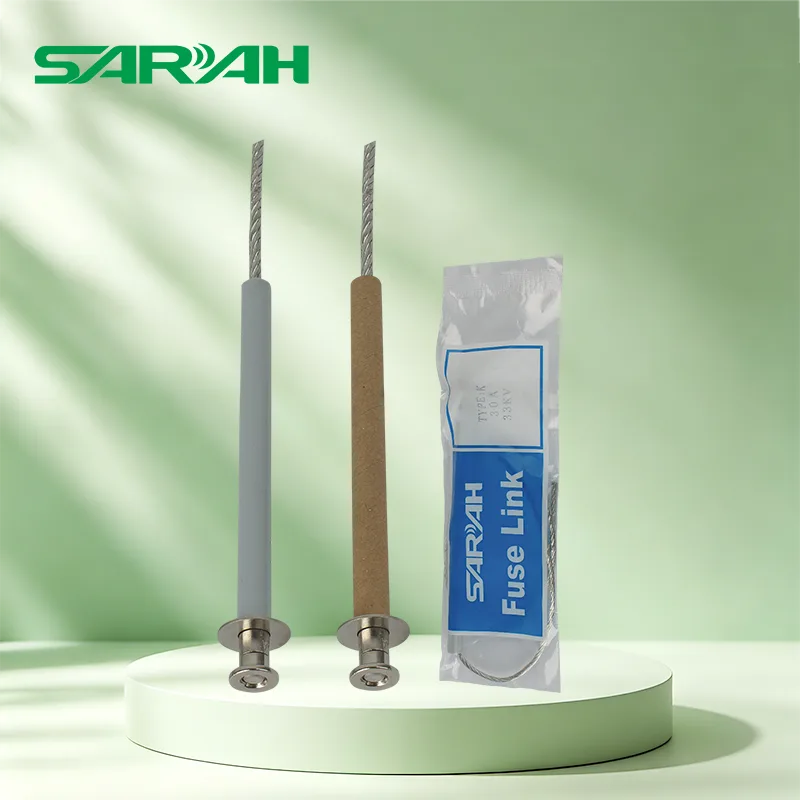

Löstagbar huvudtyp: lätt att snabbt byta ut smältan på plats, stöder enkel- och dubbelsvansdesign och uppfyller olika ledningskrav.

Märkströmmen täcker 1A till 200A, med totalt 20 specifikationer, som exakt matchar olika belastningsegenskaper.

Dubbla egenskaper av K-typ (snabb) och T-typ (fördröjd) är valfria, och reagerar flexibelt på komplexa arbetsförhållanden såsom start av motor och startström för magnetisering av transformatorer.

Specifikationsparametrar och urvalsguide

Viktiga dimensionella parametrar

Rördiameter: 19,0 ± 0,2 mm (enhetlig specifikation, kompatibel)

11kV systemlängd: 580-600mm

33kV systemlängd: 787mm

Dubbel svanstyp total längd: 980 mm (inklusive 180 mm svansförlängning)

Jämförelse av ström och typ

Installationsmetod

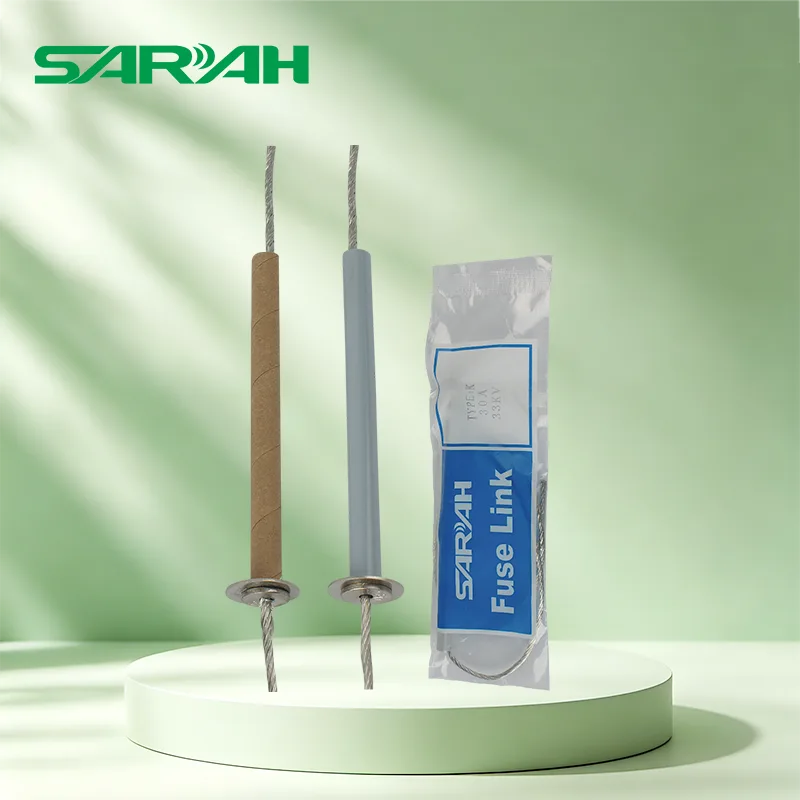

Enkelstjärtstyp: lämplig för standardutfällbara säkringsbaser, lätt att installera.

Dubbelsidig typ: stödjer parallellkoppling eller speciella fasta krav, vilket förbättrar den mekaniska stabiliteten.

ANSÖKAN

I stads- och landsbygdsrenoveringen av elnätet fungerar 12KV säkringslänkar som kärnskyddsenhet för ringhuvudenheter och stolpmonterade strömbrytare.

Uppsamlingsledningsskyddet för nya energikraftverk som vindkraft och solcellsanläggningar kan motstå blixtnedslag och kortslutningsfel.

Huvudinkommande linjeskydd för platser med hög efterfrågan som stål, kemikalier och datacenter.

Säkerhetsskydd för järnvägstransformatorstationer och strömförsörjningssystem för flygplatser.

Installations- och underhållsrekommendationer

Kontrollera att märkspänningen och strömmen för 12KV säkringslänkarnas bas matchar före installationen för att undvika blandning.

Den löstagbara huvudformen måste säkerställa att knappmekanismen är flexibel och att det inte finns något störningsfenomen.

Svansen på den dubbelstjärtade säkringen bör hållas naturligt hängande för att undvika vridning under stress.

Det rekommenderas att utföra en visuell inspektion var 12:e månad, med fokus på att observera om ljusbågssläckningsröret har sprickor eller tecken på förkolning.

Efter att felet har gått måste säkringen av samma modell bytas ut, och användningen av icke-standardiserade ersättningar är strängt förbjuden.

Leverans och teknisk support

Vanliga modeller (som 10K, 50T, 100K) finns i lager och kan skickas inom 48 timmar.

Särskilda specifikationer (som 175A, 200A) kan tillverkas enligt beställning, med en leveranstid på 7-10 arbetsdagar.

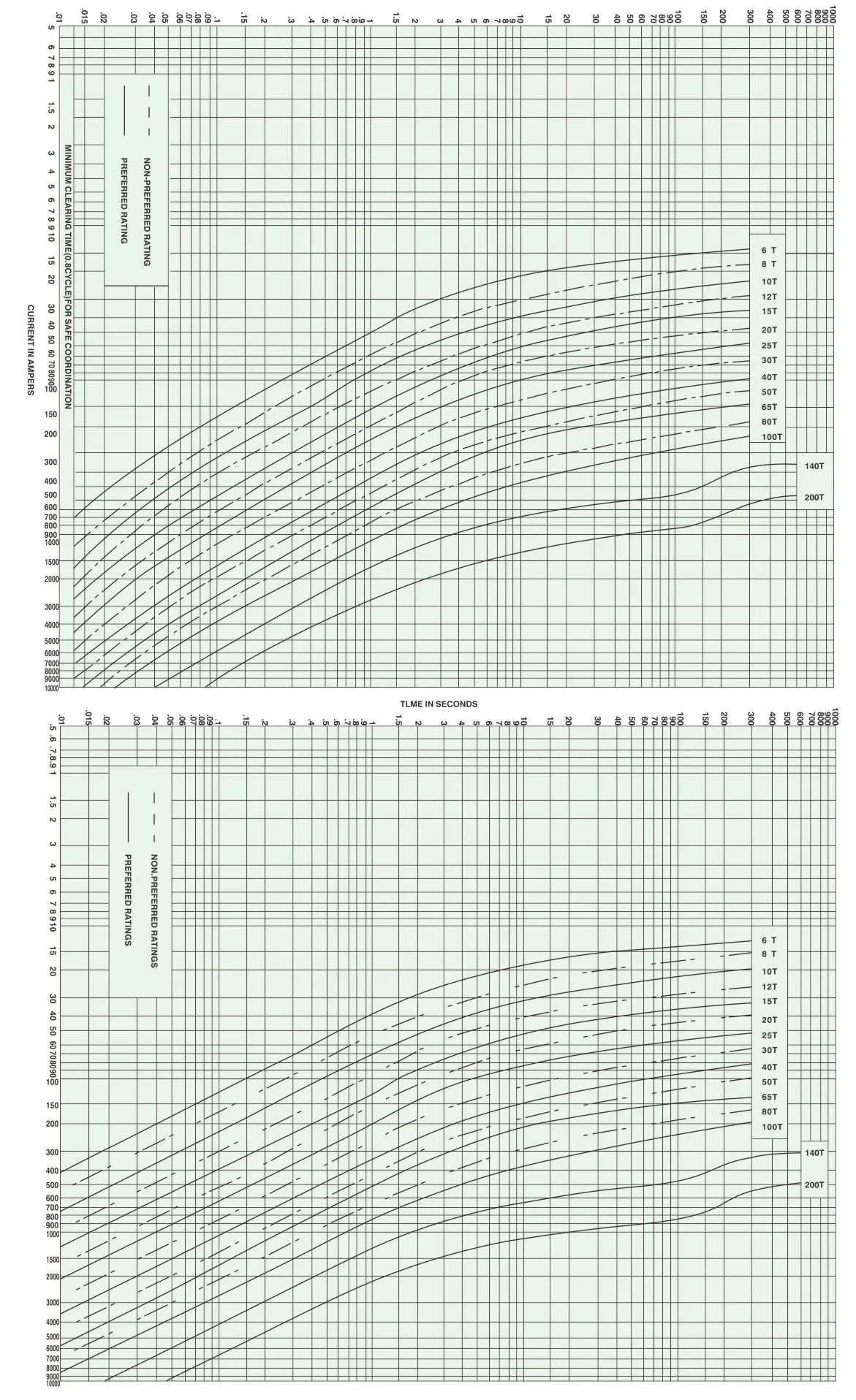

SARAH tillhandahåller en komplett tids-strömkurva för att hjälpa till med systemkoordinationsdesign.

Vi stöder även anpassade längder och terminalformer för att möta speciella tekniska krav.
